Indoor multi-zone entertainment venue Solution: Indoor LED display system · fabricated and curved support structures · control and video processing · centralised content management Display surfaces: 7 Total area: 148.00 m² Pixel pitch: 4.0 mm for the display bands · 2.5 mm for all other surfaces Total modules: 3,147 CMS: Orchestra 7 Media Display صالة ترفيهية داخلية متعددة المناطق الحل: منظومة شاشات LED داخلية · هياكل حاملة ومنحنية · تحكّم ومعالجة صورة · إدارة محتوى مركزية أسطح العرض: 7 أسطح إجمالي المساحة: 148.00 م² كثافة البكسل: 4.0 مم لأشرطة العرض · 2.5 مم لباقي الأسطح إجمالي الموديولات: 3,147 موديول نظام إدارة المحتوى:
الوصف |الوصف

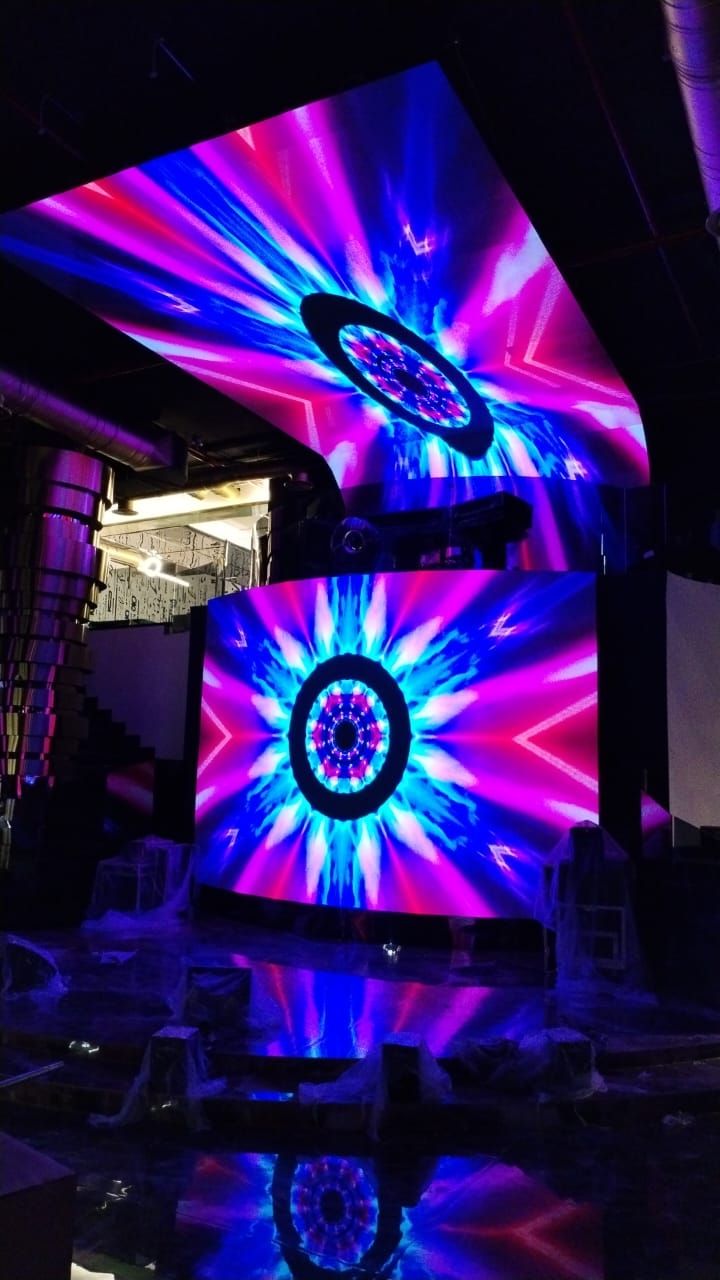

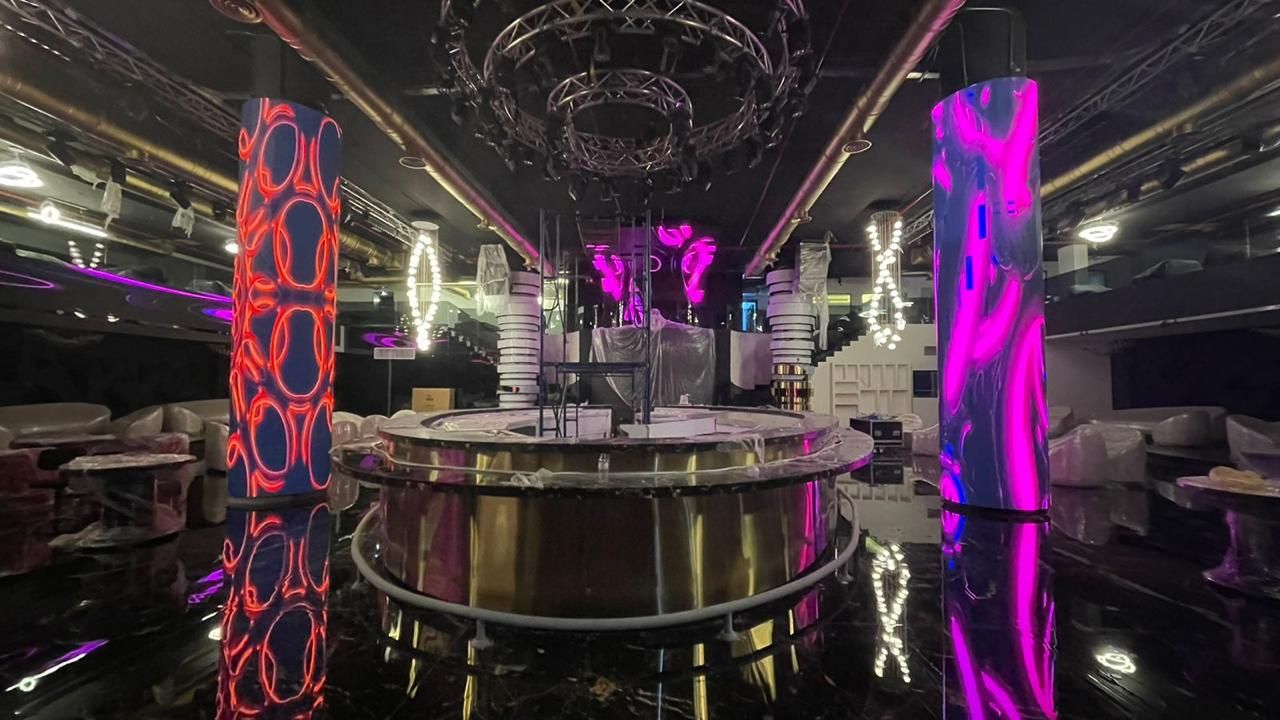

قامت شركة فاست فيجن بتوريد وتركيب نظام عرض LED داخلي لـ Lounge Mood في العليا، الرياض - سبعة أسطح عرض بمساحة إجمالية قدرها 148 مترًا مربعًا: شريطان عرض بطول 21.76 مترًا، وشاشتان عموديتان أسطوانيتان بارتفاع 5.44 مترًا تحيطان بالأعمدة الهيكلية الموجودة، وجدار DJ بمساحة 33 مترًا مربعًا مع امتداد سقف فوقه، وشاشة شريطية - مبنية على تباعد بكسل مختلف، تم اختيار كل منها لمسافة المشاهدة الفعلية لموقعها. نفّذت فاست فيجن توريد وتركيب تركيبة LED الداخلية لمقر لاونج مود بحي العليا في الرياض، سبعة أسطح عرض بإجمالي 148 متراً مربعاً: شريطي عرض متمتدّين بطول 21.76 متر لكل منهما، وشاشتي عمود أسطوانيتين بارتفاع 5.44 متر تتألقان حول أعمدة قائمة، وجدار DJ بمساحة 33 متراً مربعاً يعلوه امتدادي، وشاشة - مدمجة على كثافتي بكسل مختلفتين مختلفتين كلاً من بدلات المسافة البعيدة المشاهدة لموضعها.
المكان قبل التنفيذ | المكان قبل التنفيذ
تم تسليم الموقع كهيكل فارغ بعد إزالة أرضية متجر سابق: بلاطة خرسانية مكشوفة، وسقف غير مكتمل مع قنوات تكييف الهواء، وخطوط إطفاء الحريق، وقنوات الكابلات مكشوفة، وجدران لا تزال تحمل لافتات المستأجر السابق، وسقالات ومخلفات بناء متناثرة على الأرض. لم يكن هذا مكانًا جاهزًا لتركيب الشاشات، بل كان موقعًا نشطًا للتجهيز يعمل فيه العديد من الحرفيين بالتوازي. فرض ذلك ثلاثة التزامات على نطاق عملنا قبل وصول أي وحدة إلى الموقع: أولًا - التجهيز الأولي قبل إغلاق التشطيبات. كان لا بد من تحديد مسارات الطاقة والبيانات لجميع أسطح العرض السبعة، ونقاط تثبيت كل هيكل داعم، وفتحات الوصول الخلفية للخدمات، وتركيبها قبل إزالة الأسقف وبناء الجدران. أي تأخير في هذه المرحلة يعني فتح العمل المنجز لاحقًا. ثانيًا - مسح الأعمدة الإنشائية الموجودة. الأعمدة الأسطوانية التي تحمل اليوم شاشتين بطول 5.44 متر هي أعمدة إنشائية كانت موجودة بالفعل في المكان. يبدأ تصميم سطح العرض الذي يغلف عمودًا موجودًا من قياس محيطه الفعلي، وليس من الرسم. ثالثاً – التنسيق مع المهن الأخرى. تم تنفيذ أعمال الإصلاح الأول بالتوازي مع الحزمة الكهربائية ووحدة التدفئة والتهوية وتكييف الهواء والحزم الداخلية، وفقًا لتسلسل متفق عليه بحيث لا يعوق أي طرد مسار الآخر. والنتيجة هي أن المساحة التي تظهر في صور المشروع لم تكن موجودة عندما بدأ العمل: تم بناء كل واحد من أسطح العرض السبعة على نقاط تثبيت وطرق إمداد تم وضعها في موقع بدون أسقف ولا جدران ولا أرضيات. استُولم الموقع هيكلياً خاماًً بعد مساحة تجزئة تجزئة سابقة: أرضية خرسانية مدمجة، وسقف بلا تشطيب مزخرف فيه مجاري التكييف وخطوط الإطفاء ومسارات الكابلات ظاهرة، وجدران ما زالت تحمل لافتة المستخدم السابقة للمساحة، وسقالات ومخلّفات أعمال موزّعة على نشاط كامل. ولم يكن هذا موقعاً جاهزاً تُعلّق فيه الشاشات، بل ورشة تشطيب أجهزة الكمبيوتر التي تعمل فيها عدة جهات اتصال بالتوازي. وقد يفترض ذلك ثلاثة أنواع من نطاق العمل قبل أن يصل أي موديول إلى الموقع: الأول — بما في ذلك قبل إغلاق التشطيبات. مسارات التغذية الكهربائية والبيانات لأسطح العرض السبعة، ونقاط تثبيت الخبراء الدائمين، وصلاحية الخدمة الخلفية، كان لا بد أن تُحدَّد ومدّ قبل إنزال الأسقف الجميلة. أي تأخير في هذه المرحلة يعني فتح تشطيب منفَّذاً لاحقاً. الثاني - المقترحات الانشائية. الأعمدة الأسطورية التي تحمل اليوم شاشتين بارتفاع 5.44 متر هي أعمدة إنشائية كانت قائمة في المساحة السابقة للعمل. سطح مكتب يتألق حول عمود أساس يبدأ من قياس محيطه بالفعل لا من المخطط. الثالث — ويشترى مع المقاولات. نُفّذت أعمالها بالتوازن مع أعمال الكهرباء والتكييف والديكور، بتسلسل متفق عليه بما يضمن ألّا يُغلق أي بند مسار بند الأخير. والنتيجة أن المساحة التي تراها في صور المشروع لم تكن موجودة عند بدء العمل: كل سطح من أسطح العرض السبعة بُني على نقاط تثبيت ومسارات تغذية ووضعت في موقع بلا أسقف ولا جدران ولا أرضيات.
التحدي |
مكان ترفيهي داخلي تُرى أسطحه من أي مسافة تتراوح بين نصف متر وثلاثين مترًا داخل الغرفة نفسها. يلمس الضيف محيط عمود أسطواني، ويقرأ شريطًا بطول 21.76 مترًا من الجانب الآخر للأرضية، وينظر إلى سطح السقف بزاوية حادة. لو طُبقت مواصفات واحدة على جميع الأسطح، لكان أحدها مُصممًا بمواصفات زائدة والآخر بمواصفات ناقصة - وكلاهما خطأ في التصميم، وليس خطأ في الميزانية. التحدي الثاني هو أن ثلاثة من الأسطح السبعة ليست مستوية: عمودان أسطوانيان يحملان الصورة حول محيطهما بالكامل، وسطح سقف يُرى من الأسفل بزاوية حادة. يُصمم المحتوى الرقمي على إحداثيات مستطيلة، لذا فإن عرضه على سطح أسطواني دون معالجة يُنتج تشوهًا هندسيًا عند الحواف وانقطاعًا واضحًا عند نقطة التقاء بداية الصورة بنهايتها. أما التحدي الثالث فهو هيكلي وحرج من ناحية السلامة في آن واحد: سطح السقف مُعلق مباشرة فوق منطقة يشغلها الضيوف. يتم نقل الحمولة الكاملة إلى هيكل السقف، ولا تعد سلامة التثبيت هنا بندًا فنيًا ولكنها شرط لتشغيل المكان. والرابع هو أن النطاق المستمر الذي يبلغ طوله 21.76 مترًا لا يتحمل أي انحراف: أي خطأ في المحاذاة عبر تلك المسافة يُقرأ على أنه انحناء مرئي في خط مستقيم عبر العين مباشرةً، وأي اختلاف في السطوع بين طرفيه يظهر في لمحة واحدة. صالة الترفيه الداخلية تُشاهَد أسطحها من مسافات تتراوح ما بين نصف متر وثلاثين متراً في المكان نفسه. الزائر يلامس محيط العمود الأسطواني، ويقرأ شريطاً بطول 21.76 متراً من وجهة نظره لظاهرة، وينظر إلى جناحي من الأسفل إلى الأسفل فقط. توحيد المواصفة على كل شيء سينتج وسطاً تدريجياً في معامله وناقصاً — ولا يوجد خطأ تصميم لا خطأ. صح الثاني أن ثلاثة من السبعة ليست موجودة: عمودان أسطوانيان بالضغط على الصورة على كامل الاستدارة، وسطح سقفي يُشاهَد من الضغط. والمحتوى الرقمي يُصمم بإحداثيات مستقيمة، فعرضه على سطح أسطواني دون أن يؤدي إلى استنتاجه هندسياً عند القيام وانقطاعاً بصرياً عند نقطة التقاء بداية الصورة بنهايتها. الأصلية الثالثة والأنيقية معاً: السطحي المسبب للحساسية بشكل أكبر من مجموع الجماهير مباشرة. تنتقل الوحدات بالكامل إلى البنية الإنشائية للسقف، تصنيف التقييم هنا ليس بنداً فنياً بل شرط للمكان. والتحدي الرابع أن الشريط الممتد بطول 21.76 متر لا يحتمل انحرافاً: أي خطأ في الاستواء عبر هذه المسافة يظهر انحناءً في خط واضح مستقيم أمام العين مباشرة، وأي اختلاف في السطوع بين طرفيه يُرى في لقطة واحدة.
الحل | حل
تم استخدام تباعدين، وليس تباعدًا واحدًا. 4.0 مم لشريطي العرض، و2.5 مم لبقية الأسطح. المنطق وراء ذلك هو أن شريطًا بطول 21.76 مترًا يُقرأ من أي مكان في الأرضية، وأقرب نقطة مشاهدة حقيقية له تقع على مسافة أبعد بكثير من المسافة التي تصبح عندها بنية البكسل 4 مم قابلة للإدراك. في المقابل، يمكن الاقتراب من الأعمدة وجدار الدي جي وسطح السقف في غضون أمتار قليلة - ويتم لمس الأعمدة فعليًا - وهنا تبرز أهمية تباعد 2.5 مم. والنتيجة المباشرة هي أن أكبر مساحة في المشروع (44.24 مترًا مربعًا عبر الشريطين) تم بناؤها باستخدام عدد أقل بكثير من الوحدات، واستهلاك أقل للطاقة، وتكلفة قطع غيار أقل، دون أي فرق ملحوظ عند مسافة المشاهدة الفعلية. يتم تغليف عمود موجود - وهو تصميم يبدأ من القياس، وليس من الرسم. يبلغ طول غلاف الوحدة حول كل عمود 3.52 مترًا، ما يعادل عمودًا قطره حوالي 1.12 مترًا. لا يترك تغليف سطح مغلق مجالاً للخطأ: فإما أن يُغلق الغلاف على نفسه بتماس كامل، أو يترك فجوة مفتوحة، أو يتداخل عند نقطة الإغلاق - وفي الحالتين الأخيرتين، يظهر كخط عمودي متقطع يمتد على كامل ارتفاع العمود البالغ 5.44 مترًا. لذلك، تم تصميم تكوين الوحدة (11 × 34) بناءً على محيط العمود المقاس في الموقع قبل إصدار أوامر التصنيع، وصُنعت إطارات منحنية تتناسب مع نصف قطر العمود لضمان التماس المستمر حول الغلاف بالكامل. تتم معالجة دوران الصورة للأسطح المنحنية. تقوم ست وحدات من وحدات صندوق دوار الفيديو بمعالجة الصورة قبل وصولها إلى الأسطح غير المستوية، بحيث يُعرض المحتوى المُصمم على إحداثيات مستطيلة على سطح أسطواني دون أي تشويه هندسي أو انقطاع عند إغلاق الغلاف. هذه الوحدات هي ما تجعل العمود الأسطواني سطح عرض متصلاً بدلاً من شريط ملفوف. تم بناء الدقة على شبكة محسوبة، وليس على تقريب في الموقع. تم التحقق من دقة كل سطح بناءً على أبعاده ومسافة البكسل بين البكسلات: الشريط بدقة 5440 × 240 بكسل وبمسافة 4.0 مم بين البكسلات يُطابق تمامًا 21.76 × 0.96 مترًا، والعمود بدقة 1408 × 2176 بكسل وبمسافة 2.5 مم بين البكسلات يُطابق تمامًا 3.52 × 5.44 مترًا. هذه المطابقة الدقيقة تعني أن تكوين الوحدة - 68 × 6 للشريط، و11 × 34 للعمود - تم حسابه قبل التصنيع بدلًا من تحديده في الموقع، مما يُترجم مباشرةً إلى سطح مستوٍ وحواف متناسقة. بنية تحكم موزعة. يعمل النظام على سبع وحدات تحكم متكاملة موزعة على مجموعات الأسطح، تُشغّل 174 بطاقة استقبال بسعة تحميل 512 × 512 بكسل لكل منها. دمج الاستقبال والمعالجة والتوزيع في وحدة واحدة يُقلل من نقاط الفشل وزمن الاستجابة - وهو شرط أساسي في مكان يتم فيه مزامنة المحتوى المرئي مباشرةً مع الصوت والإضاءة. يؤدي التوزيع على سبع وحدات إلى عزل أي عطل ضمن نطاقه الخاص بدلاً من تعطيل سطح كامل. استراتيجية قطع غيار تتجاوز الممارسات القياسية. تم تسليم النظام مع 171 وحدة LED احتياطية مقابل 3147 وحدة مثبتة - 5.4% - و30 وحدة تزويد طاقة احتياطية مقابل 379 وحدة - 7.9%. تتراوح الممارسات القياسية للأماكن التي تعمل باستمرار بين 3% و5%. التأثير التشغيلي المباشر: يتم استبدال الوحدة التالفة في الموقع في غضون دقائق من المخزون المحلي، بدلاً من دورة توريد تمتد لأسابيع - الفرق بين عطل محصور وسطح عرض معطل في ليلة تشغيل. إدارة مركزية للمحتوى. تعمل جميع الأسطح السبعة على Media Display، لذلك يتم جدولة المشاهد وتوزيعها وتسلسلها من نقطة واحدة بدلاً من سطح تلو الآخر. المنطق: الشريط بطول 21.76 متر يُقرأ من العرض، وأقرب نقطة مشاهدة فعلية له أكثر بكثير من المسافة التي تصبح عندها بنية البكسل مُدركة عند 4 مم. أما الأعمدة وجدار الـ DJ والسطحي فيقترب منها الزائر إلى الممثلة معدودة، بل ويلامس محيط الأعمدة — وهنا تعمل 2.5 مم. والأثر المباشر لهذا التمييز أن أكبر مساحة في المشروع (44.24 م² من الشريطين) نُفّذت الموديولات المتقدمة وطاقة وتكلفة قطع غيار أقل بكثير، دون أي فرق مُدرَك للعين عند مسافة المشاهدة الحقيقية. عمود قائم — تصميم يبدأ من القياس لا من الأنواع. يبلغ طول الموديولات حول الواحد 3.52 متر، أي قطره نحو 1.12 متر. سطح مغلق لا يوجد خطأ: فاللفّة إمّا أن تُغلق بنفسها بتماس تام، أو تترك الفرصة للاشتراك، أو تتداخل عند نقطة نقر — وكلا الاحتمالين الأخيرين يظهر خطاً رأسياً مكسوراً على ارتفاع كامل بالعمود يصل إلى 5.44 متر. لذلك بُني الاختيارية الموديولات (11 × 34) على المحيط المقيس ميدانياً قبل ميكروفون، وصُنّعت إطارات منحنية بما لاستدارة اليمن، بما في ذلك تماسّاً متصلاً على كامل الدورة. التفاف الصورة للأشكال العشبية. أُضيفت ستّ صندوق دوار للفيديو مستقيم وحدات الصورة قبل عرضها على إذن غير المستوية، في عرض مصمّم بإحداثيات على سط
التنفيذ |
بدأ العمل في موقع خالٍ من الأسقف والجدران والأرضيات، حيث تم تركيب مسارات الطاقة والبيانات ونقاط التثبيت قبل إتمام التشطيبات، كما تم فحص الأعمدة الإنشائية القائمة لتحديد محيط الغلاف قبل إصدار أوامر التصنيع. بعد ذلك، تم تصنيع هياكل داعمة لكل موضع على حدة: إطارات منحنية تتناسب مع محيط العمود لضمان اتصال مستمر بين الوحدات حول الغلاف بالكامل؛ وهيكل متصل بطول 21.76 مترًا لكل شريط، تم تسويته ومحاذاته على امتداده بالكامل قبل تعليق أي وحدة؛ ونظام تعليق لسطح السقف مع نقاط تثبيت في هيكل المبنى وروابط أمان ثانوية أسفل كل وحدة. ثم تم تركيب الوحدات مع التحقق من محاذاة الحواف عند كل وصلة، وتوزيع حمل 379 وحدة تغذية طاقة عبر دوائر مخصصة، وفصل مسارات الطاقة عن مسارات البيانات لتجنب التداخل على خطوط الإشارة، وتوصيل وحدات التحكم وبطاقات الاستقبال. ثم جاءت المرحلة التي تحدد ما يراه الضيف فعليًا: برمجة معالجات الدوران ومعايرة اللون والسطوع عبر جميع الأسطح في ظل ظروف الإضاءة الحقيقية للمكان - ظروف الإضاءة المنخفضة التي تكون فيها الشاشات نفسها مصدر الضوء الأساسي، لذا فإن المطلوب هو نطاق واسع للتحكم في السطوع بدلاً من الحد الأقصى العالي. تم اختبار الاتصال بين الأسطح السبعة للتأكد من تشغيل مشهد واحد بشكل متزامن عبرها. بدأ العمل في موقع بلا أسقف ولا جدران ولا أرضيات، بتأسيس مسارات التغذية والبيانات ونقاط التثبيت قبل إغلاق التشطيبات، ومسح الأعمدة الإنشائية. ثم صمنّعت نهائياً مسبقاً لكل جديد لكل جديد: قوالب نقصنية لمحيط العمود الأسطواني مضمونة تماسّاً متصلاً بين الموديولات على كامل الاستدارة، وهيكل بطول 21.76 متر لكل شريط ضُبط استو منه ومنسوبه على كامل الا العديد قبل تعليق أي موديول، أنظمة تعليق لسطحي بنقاط تثبيت في البنية الإنشائية وكوابل أمان ثانوية كل أسفل وحدة. تلا ذلك تركيب الموديولات مع ضبط تطابق محدد عند كل تماس، وتناسب أحمال 379 م تحكم الطاقة على دوائر مخصّصة، وفصل مسارات التغذية عن مسارات البيانات لتفادي التداخل على خطوط محيطية، وتوصيل وحدات التحكّم وكروت استقبال. ثم تشمل المرحلة التي يمكن أن تُنتج النتيجة التي تتنوعا الزائر: برمجة وحدات الضوء وتعديل اللون والسطوع على كامل الحاجة تحت الإضاءة للمكان — وهي متطلبات إضاءة منخفضة تكون فيها الشاشات نفسها مصدر رئيسي، فالمطلوب مدى السطوع واسع في لا تنوع درجة عالية. واختُبر الاتصال بين الجميع السبعة وأيضًا تزامنًا مع مجتمع واحد.
النتائج |

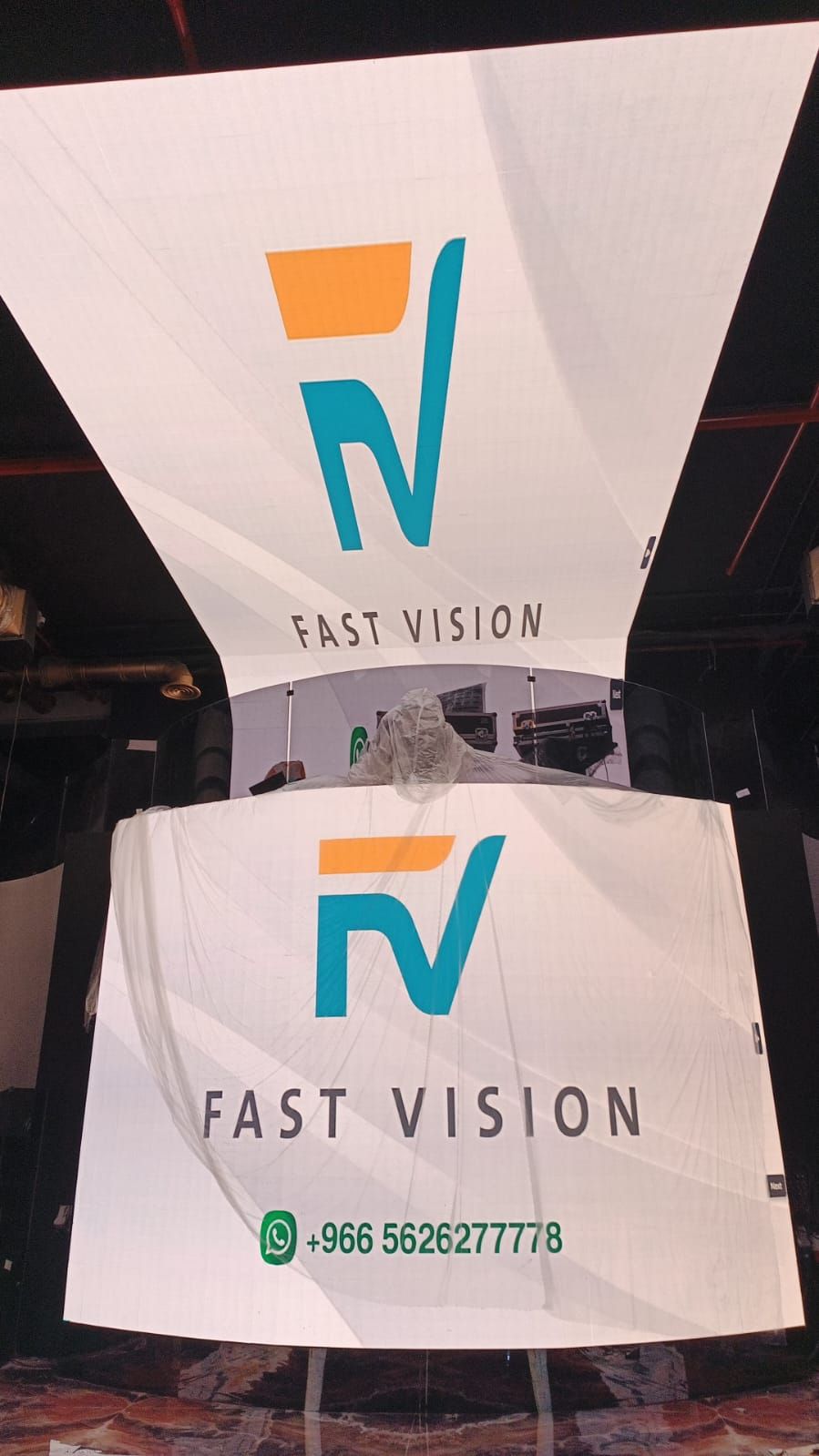

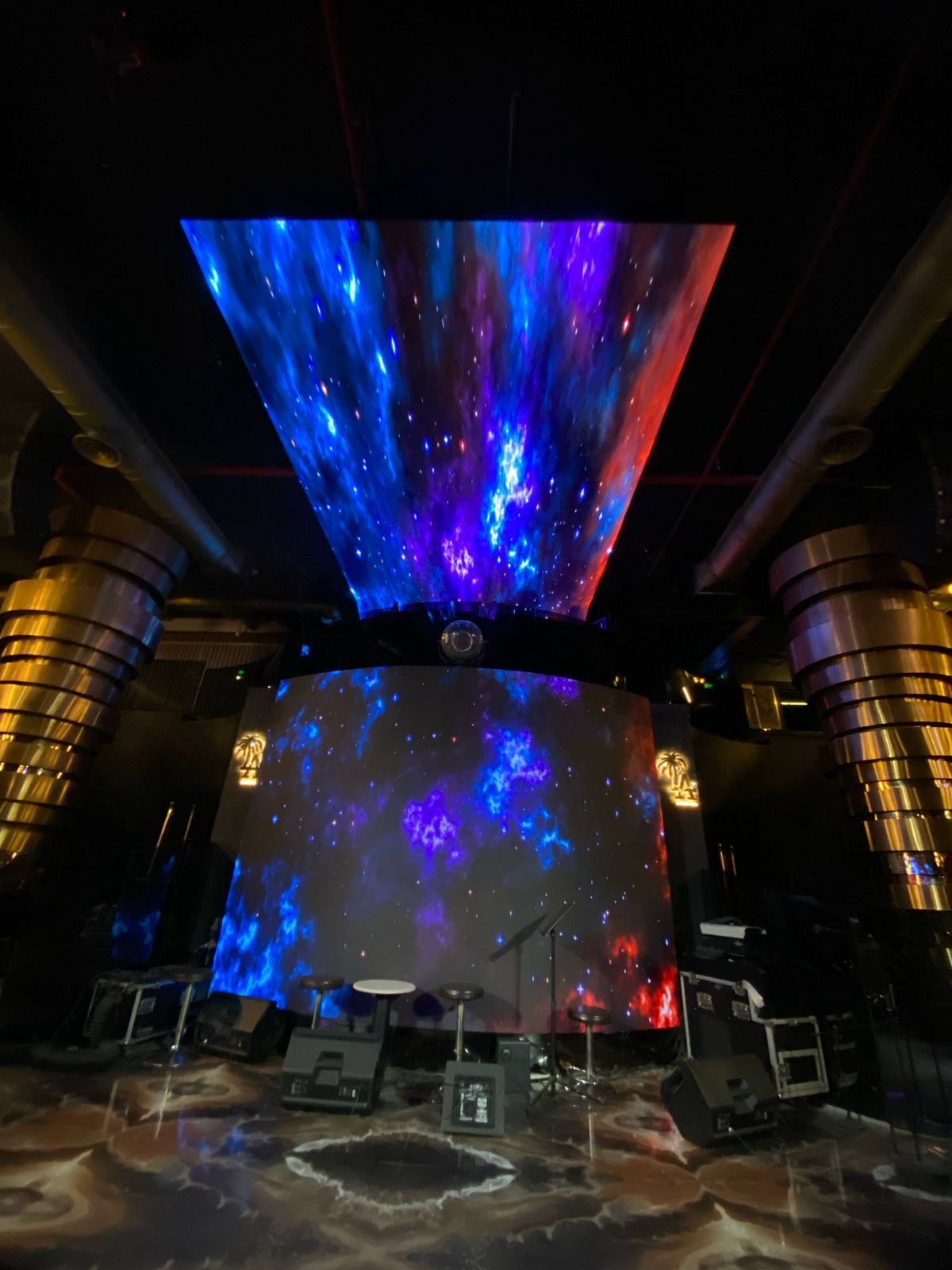

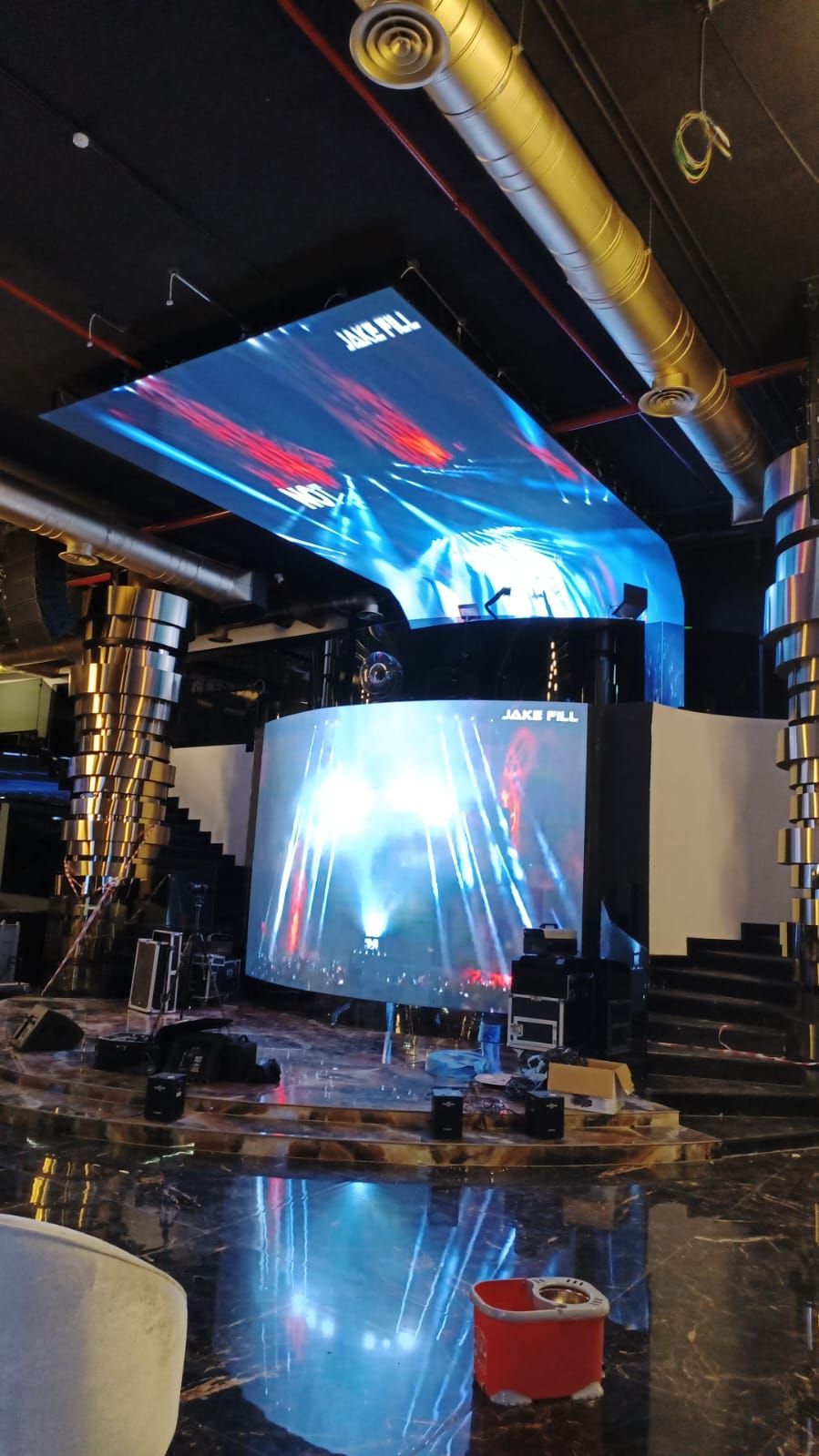

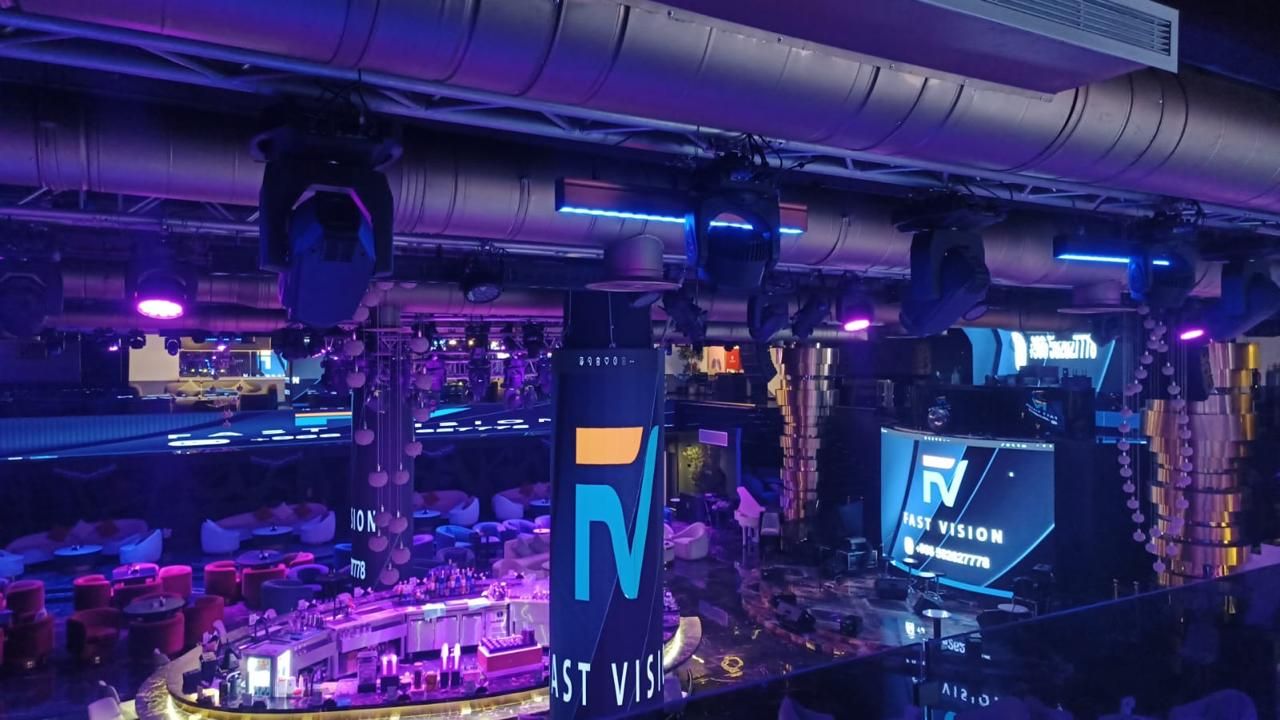

سبعة أسطح عرض تبلغ مساحتها الإجمالية 148 مترًا مربعًا، تحيط بالضيف على ثلاث مستويات: الجوانب من خلال شريطين بطول 21.76 مترًا، والمحيط من خلال عمودين أسطوانيين بطول 5.44 مترًا، والعلوي من خلال امتداد فوق جدار الدي جي. بين الهيكل العاري الذي تم تسليمه والنتيجة التي يراها الضيف اليوم تقع المسافة الكاملة: طابق بيع بالتجزئة تم تحويله إلى مكان يمكن برمجة هويته البصرية - أمسية تغير هوية الألوان بالكامل عن طريق تبديل المشهد، ويرتدي الحدث العلامة التجارية للراعي على مساحة 148 مترًا مربعًا في ثوانٍ، ويتم إعادة تصميم الموسم دون لمس سطح واحد في المبنى. سبعة أسطح عرض بمساحة 148 مترًا مربعًا جدًا بالزائر من ثلاثة مستويات: عرض شريطي بطول 21.76 مترًا، ومحيط عبر عمودين أسطوانيين بارتفاع 5.44 مترًا، وسقف ممتد فوق جدار الـ DJ. بين برايك الذي استُلم والنتيجة التي لها الزائر اليوم مسافة كاملة: مساحة تجزئة مُخلَّاة تحوّلت إلى صالة هويتها البصرية للبرمجة — أمسية تتغيّر هويتها اللونية فوق بتبديل مشهد، وفعالية تضع علامة راعٍ على 148 متراً مربعاً في الانتظار، وموسم يُعاد تصميم أجواه دون لمس حجر واحد في المكان.
