الجماعة — حفر الباطن | شاشة ليد خارجية 24 م² |

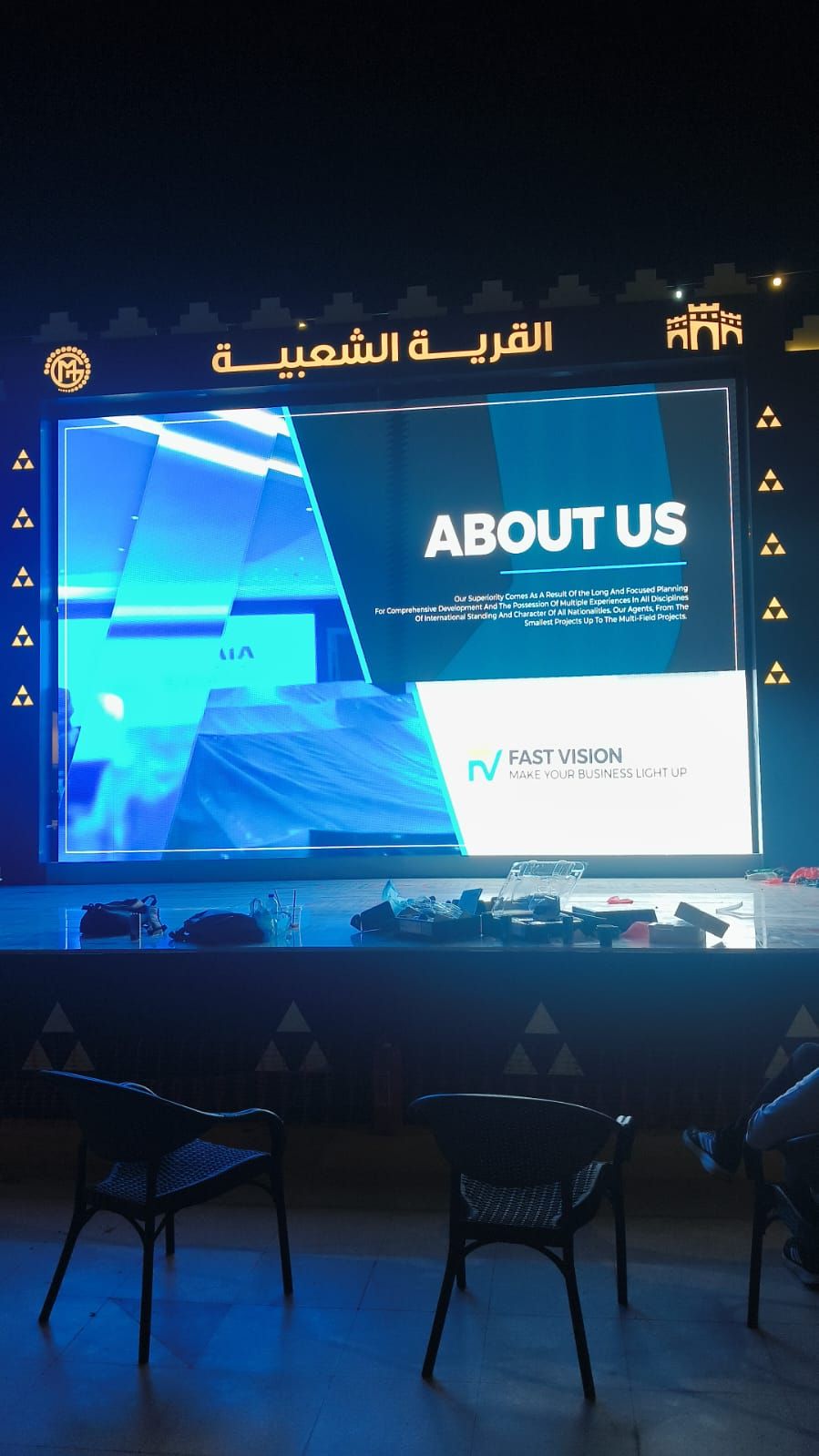

حائط فيديو LED خارجي بمساحة 24 مترًا مربعًا لمسرح القرية الشعبية – حفر الباطن
قامت شركة Fast Vision بتوريد وتصنيع وتركيب جدار فيديو LED خارجي بمساحة 24 مترًا مربعًا على واجهة المسرح في القرية الشعبية في حفر الباطن - بعرض 6 أمتار وارتفاع 4 أمتار، ومبني بخزائن Hikvision DS-D4239CF-1AAB بمسافة بكسل 3.9 مم، ومحمول على هيكل فولاذي مُصنع خصيصًا للافتتاح ومدمج في واجهة المكان ذات الطراز النجدي. نفّذت فاست فيجن لتوريد وتصنيع شاشة LED خارجية بمساحة 24 مترًا مربعًا على واجهة الدورة الشعبية بحفر الباطن، خيار 6 متر فقط 4 متر، بموديل Hikvision DS-D4239CF-1AAB بكثافة بكسل 3.9 ملم، محمولة على هيكلي مصنّع خصيصًا ومدمجة في واجهة تايلور بإصدارها النجدي.
معلومات المشروع | معلومات المشروع
الموقع: القرية الشعبية — حفر الباطن، المملكة العربية السعودية القطاع: أماكن الفعاليات والترفيه والتراث نوع المساحة: مسرح خارجي وساحة فعاليات مفتوحة الحل: جدار فيديو LED خارجي كخلفية للمسرح · هيكل فولاذي مُصمم خصيصًا لهذا الغرض · التحكم والتشغيل الخارجي الموديل: Hikvision DS-D4239CF-1AAB — سلسلة 1AAB الخارجية درجة البكسل: 3.9 مم أبعاد الشاشة: عرض 6.00 م × ارتفاع 4.00 م المساحة: 24 م² الدقة: 1536 × 1024 بكسل الخزانات: 24 التحكم: Hikvision DS-D42B04-N وحدة تحكم NovaStar رباعية المنافذ · مشغل الوسائط الشبكي Hikvision DS-D60C-B الأعمال التي تم تسليمها: توريد · تصنيع وتركيب الهياكل الفولاذية · التركيب · البرمجة والتهيئة · الاختبار والتسليم الموقع: المواطن الشعبي — حفر الباطن، المملكة العربية السعودية المنتدى: فعاليات وترفيه ومواقع تراثية نوع المساحة: مسرح وساحة الفعاليات الحل: شاشة LED خارجية كمسرح مسرح · هيكل حديدي مصنّع · تحكّم وتشغيل خارجي الموديل: Hikvision DS-D4239CF-1AAB — سلسلة 1AAB للاستخدام الخارجي البكسل: 3.9 مم عدسة الشاشة: 6.00 م عرضاً × 4.00 م ارتفاعاً مساحة العرض: 24 م² تقدير العرض: 1536 × 1024 بكسل عدد الكبائن: 24 كبينة التحكّم: محفز Hikvision DS-D42B04-N بأربعة منافذ NovaStar · مشغّل وسائط شبكي Hikvision DS-D60C-B الأعمال المنفّذة: التوريد · وبعد وتركيب هيكل الحديدي · التركيب · البرمجة والتهيئة · الاختبار والتسليم
التحدي |

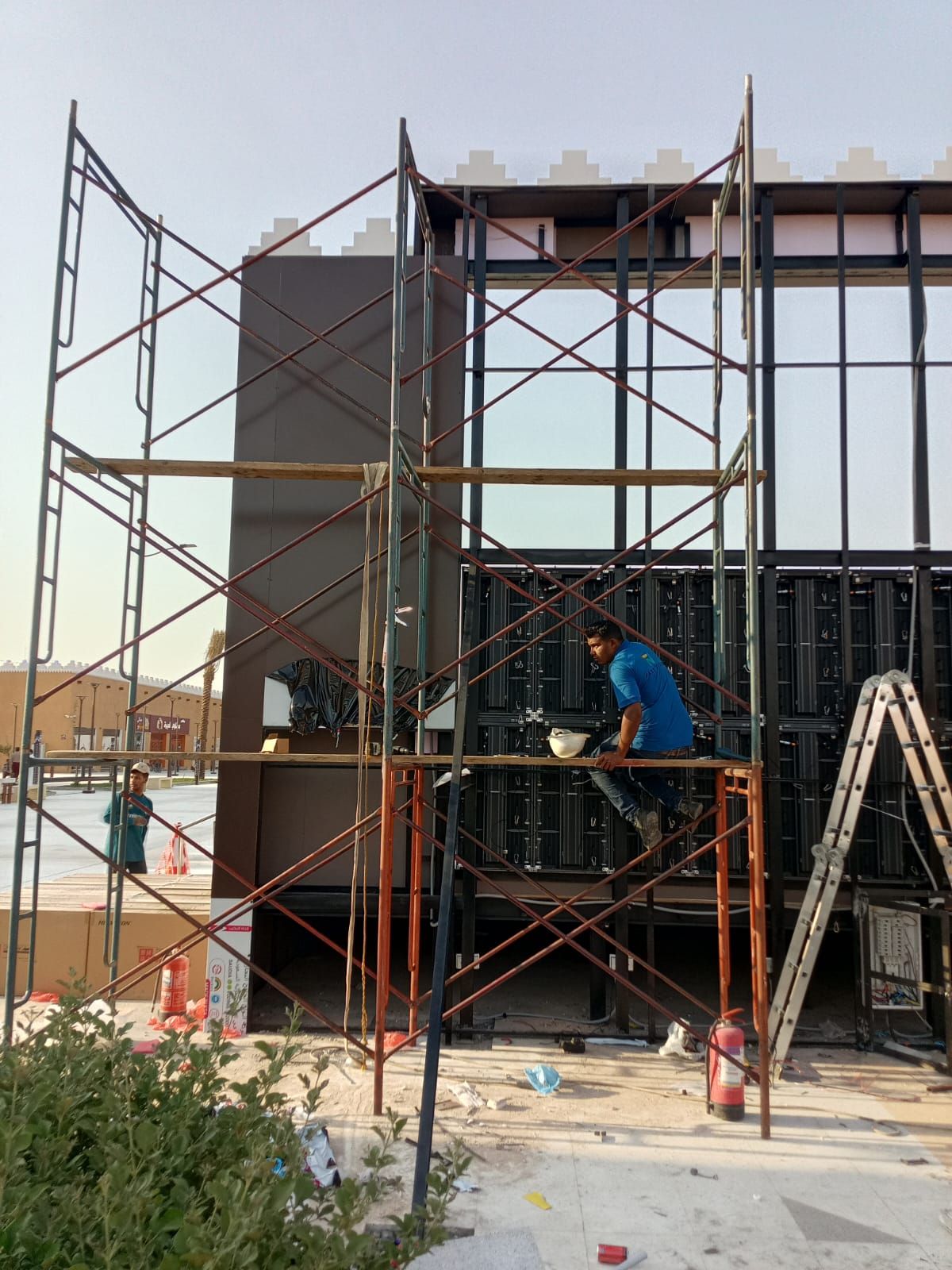

لم تُثبّت هذه الشاشة على جدار مبنى قائم، بل على واجهة مسرح مصممة على الطراز المعماري النجدي، بسور متدرج وزخارف. لم يكن للهيكل الداعم أي دعامة خرسانية يستند إليها، وكان عليه أن يتحمل الوزن الكامل لأربع وعشرين خزانة بمفرده، فوق منطقة يقف تحتها الجمهور مباشرةً. إن سلامة التركيب هنا ليست بندًا فنيًا، بل شرط أساسي لتشغيل المكان. التحدي الثاني هو التعرض للعوامل الجوية. تقع الشاشة في الهواء الطلق في حفر الباطن - حيث تتعرض للحرارة والرياح والغبار طوال الموسم - ويجب أن تظل واضحة في ضوء النهار وبعد حلول الظلام على حد سواء، وأن تعمل دون انقطاع طوال أيام الفعالية، في ظل عدم وجود فني دائم في الموقع. أما التحدي الثالث فهو التوقيت. جرى العمل في موقع الفعالية الذي كان لا يزال قيد التجهيز، وفقًا لموعد افتتاح ثابت لا يمكن تغييره، لذا تم تنفيذ جزء كبير منه ليلًا بالتوازي مع أعمال الحرف الأخرى في الساحة. الشاشة ليست آبتة على جدار مبنى قائم، بل على واجهة مسرح مصمّمة بطراز معماري نجدي بشرفات وزخرفة — أي أن هيكل الرئيس لا يجد خلفه أساس خرسانية يستند إليها، وعليه أن يزن أربعة وكتبينة بالكامل بنفسه، فوق مساحة الاتصال تحت جمهورها مباشرة. سلامة التثبيت هنا ليست تشغيلاً فنيًا، بل شرط الموقع. صح الثاني أن تكون الشاشة في حفرة تحت — درجة حرارة رياح وغبار في الموسم — ولا بد أن تكون دائمة نفاذة خارجية لضوء النهار وفي المساء تحت المساء معاً، وأن تعمل بلا تنقيط أيام دون وجود جهاز في الموقع. والتحدي الثالث أن العمل بعد انتهاء فعالية الفعالية بالتجهيز ومواعيد الافتتاح مشروطة سلفاً لا تقبل التأجيل، فنُفّذ جزء كبير منه ليلاً بالتوازي مع بقية أعمال التجهيز في الساحة.
الحل | حل

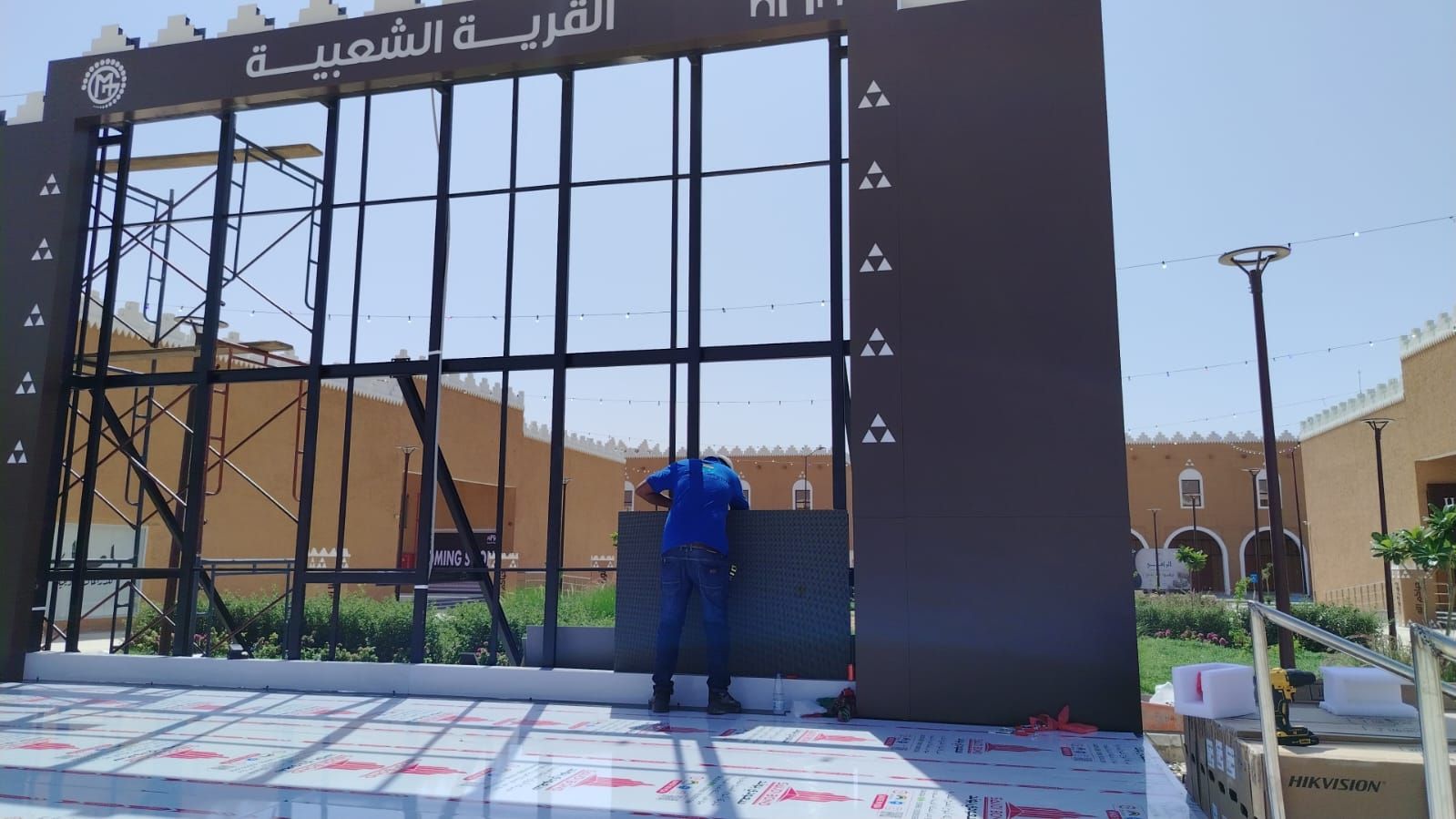

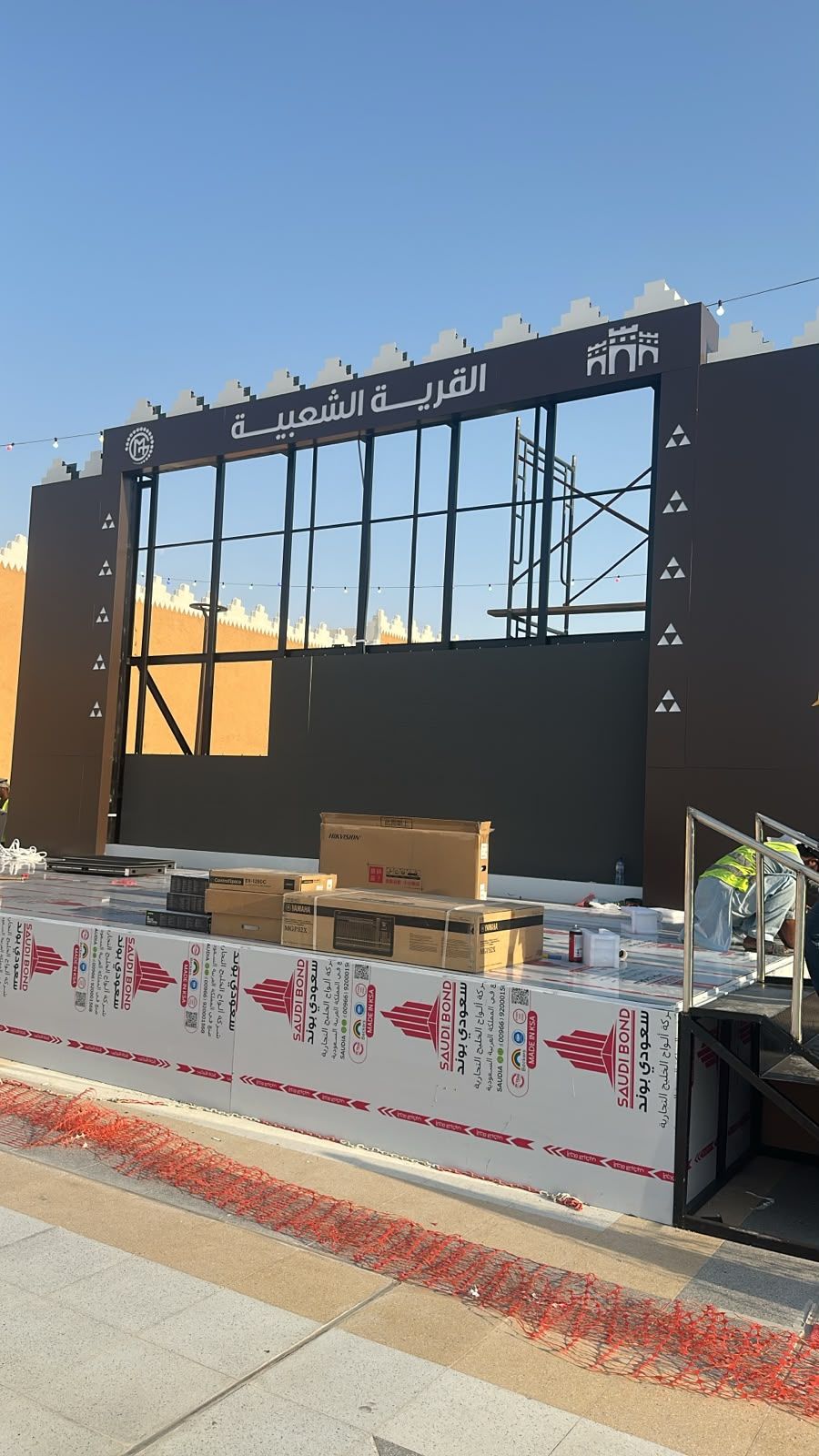

الهيكل الداعم: تم تصنيع هيكل فولاذي خصيصًا لفتحة الواجهة وتثبيته داخل هيكل المسرح، بحجم يتحمل وزن جميع الخزائن الأربع والعشرين مع الحفاظ على سطح الشاشة في مستوى مستقيم، مع ترك مساحة خلفية للصيانة دون الحاجة إلى إزالة الخزائن من الأمام. سطح العرض: خزائن Hikvision DS-D4239CF-1AAB من سلسلة 1AAB الخارجية، مُجمّعة في شبكة تغطي مساحة 6.00 × 4.00 أمتار. تم اختيار مسافة 3.9 مم بين الشاشات لتناسب مسافات المشاهدة الفعلية في ساحة مفتوحة، حيث يجلس جزء من الجمهور على بُعد أمتار من المسرح بينما يقف آخرون في الخلف - وهي مسافة مناسبة للصفوف الأمامية، وسطوع كافٍ لقراءة المحتوى في ضوء النهار المباشر. التحكم والتشغيل: وحدة تحكم Hikvision DS-D42B04-N NovaStar رباعية المنافذ ومشغل وسائط شبكي Hikvision DS-D60C-B، موضوعان في رف معدات خارجي 9U يحميهما من الغبار والحرارة مع الحفاظ على سهولة الوصول إليهما للتشغيل في الموقع. تم تسليم الشاشة بوحدتين احتياطيتين بحيث يمكن تبديل أي وحدة تحتاج إلى الاستبدال خلال الموسم على الفور بدلاً من انتظار العرض. الهيكل الصلب: هيكل هيكلي مصمم خصيصًا لفتحة مستقيمة للواجهة، مثبّت داخل هيكل تيثان بحيث يستوعب حمل الكبائن الأربعين ويبقى وجه الشاشة في مستوٍ واحد، مع ترك مسافة طويلة وممكن الوصول للصيانة دون فكّ الكبائن من العام. سطح العرض: كبائن Hikvision DS-D4239CF-1AAB من سلسلة 1AAB المخصّصة للاستخدام الخارجي، مركّبة في شبكة تغطي 6.00 × 4.00 متر. واختيرت 3.9 مم بما بما في ذلك مسافة المشاهدة في ساحة الجلوس فيها الجمهور المستمتع من المسرح ويكفون في عمق الساحة — فهي دقيقة بما يكفي للصفوف، وبسط كافية لقراءة المحتوى تحت ضوء النهار المباشر. التحكّم والتشغيل: متحكّم Hikvision DS-D42B04-N بأربعة منافذ NovaStar ومشغّل وسائط شبكي Hikvision DS-D60C-B، موضوعان داخل خزانة المعدات الخارجية 9U تحميل الأجهزة من الغبار والرارة وتبقيها في فتحة التشغيل من الموقع. وسُلّمت الشاشة مع موديوولين بلحاجين ليكون التوريد فورياً إن يريده أي موديول خلال الموسم، بدل انتظار
التنفيذ |

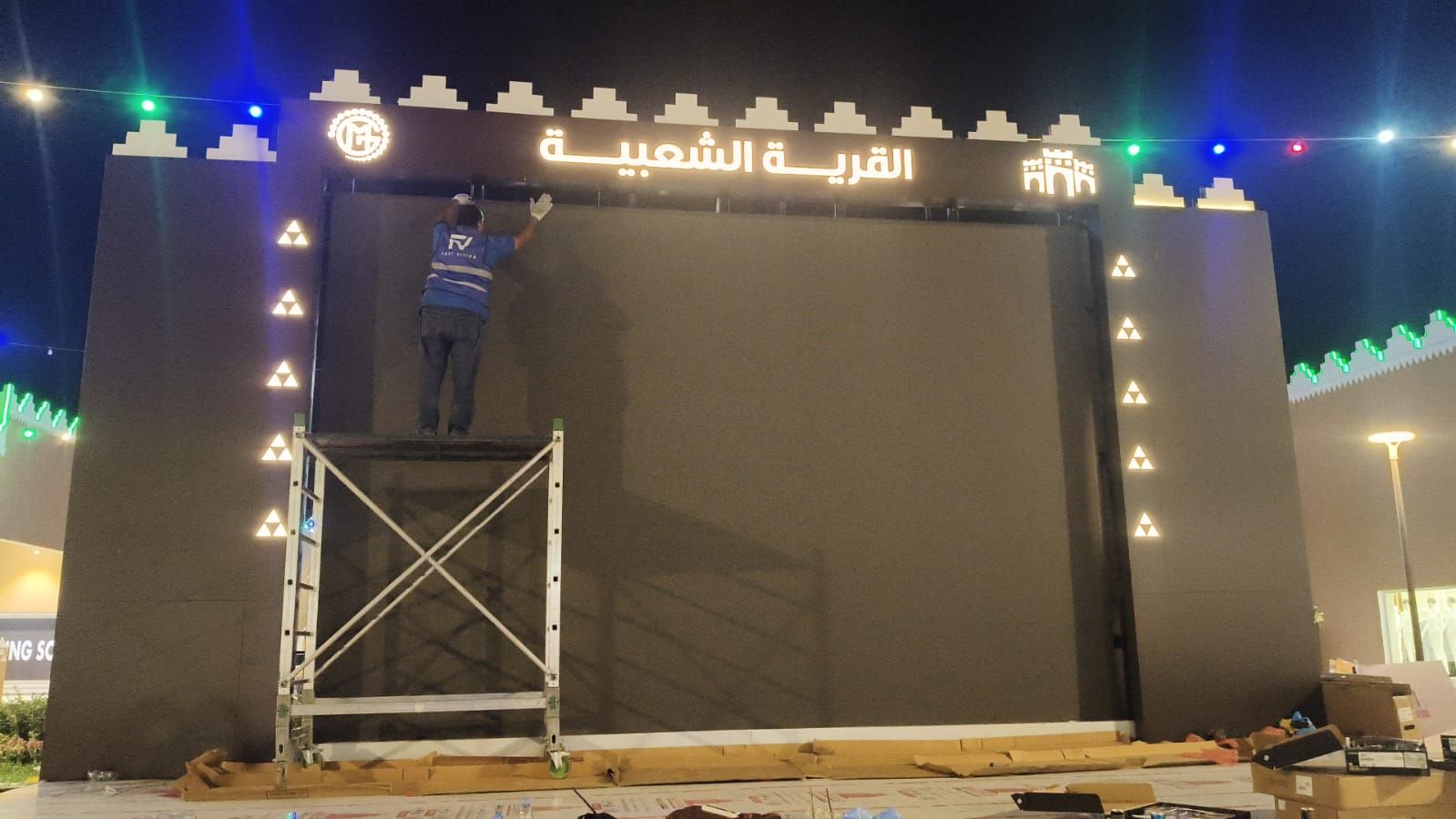

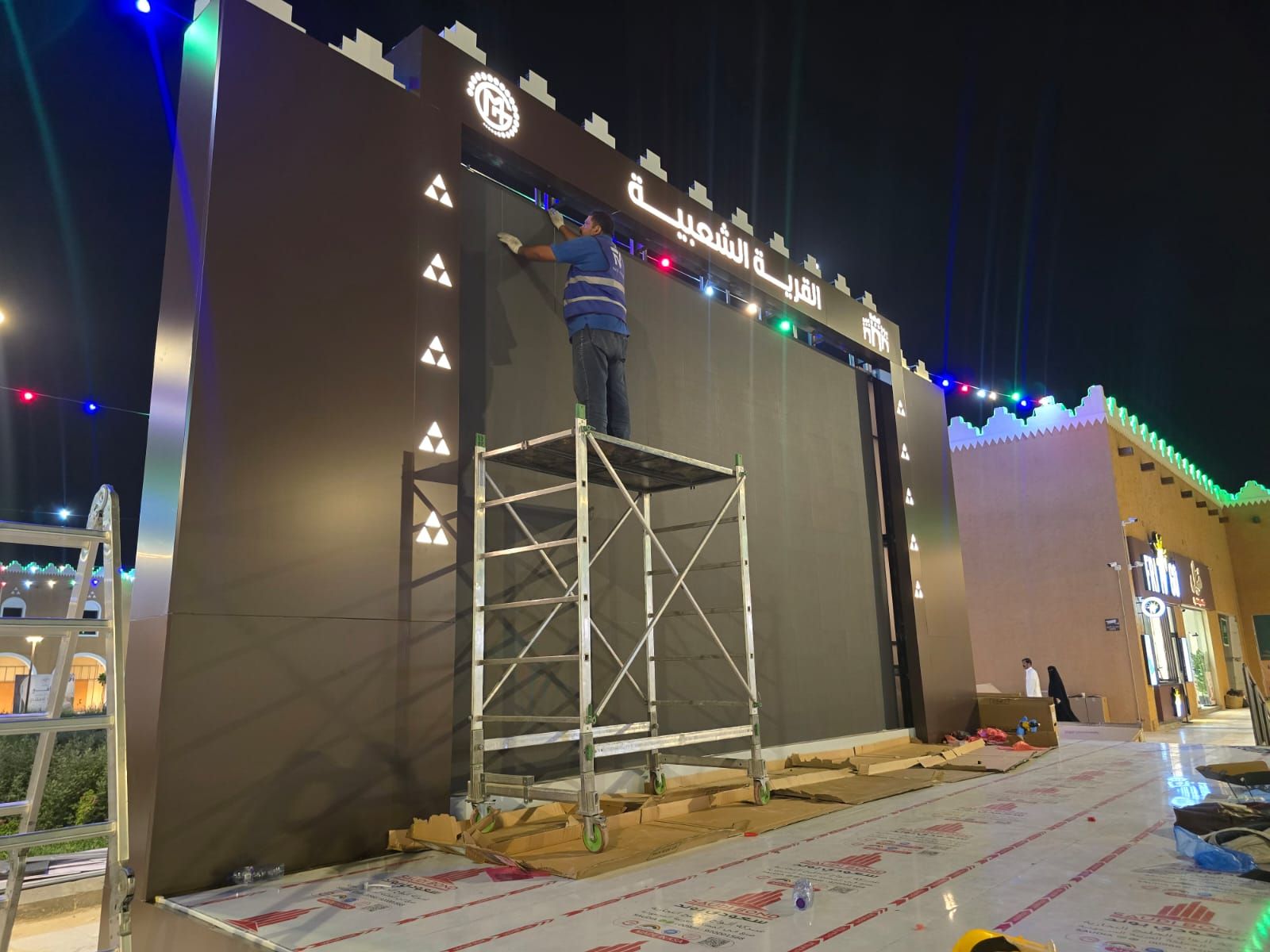

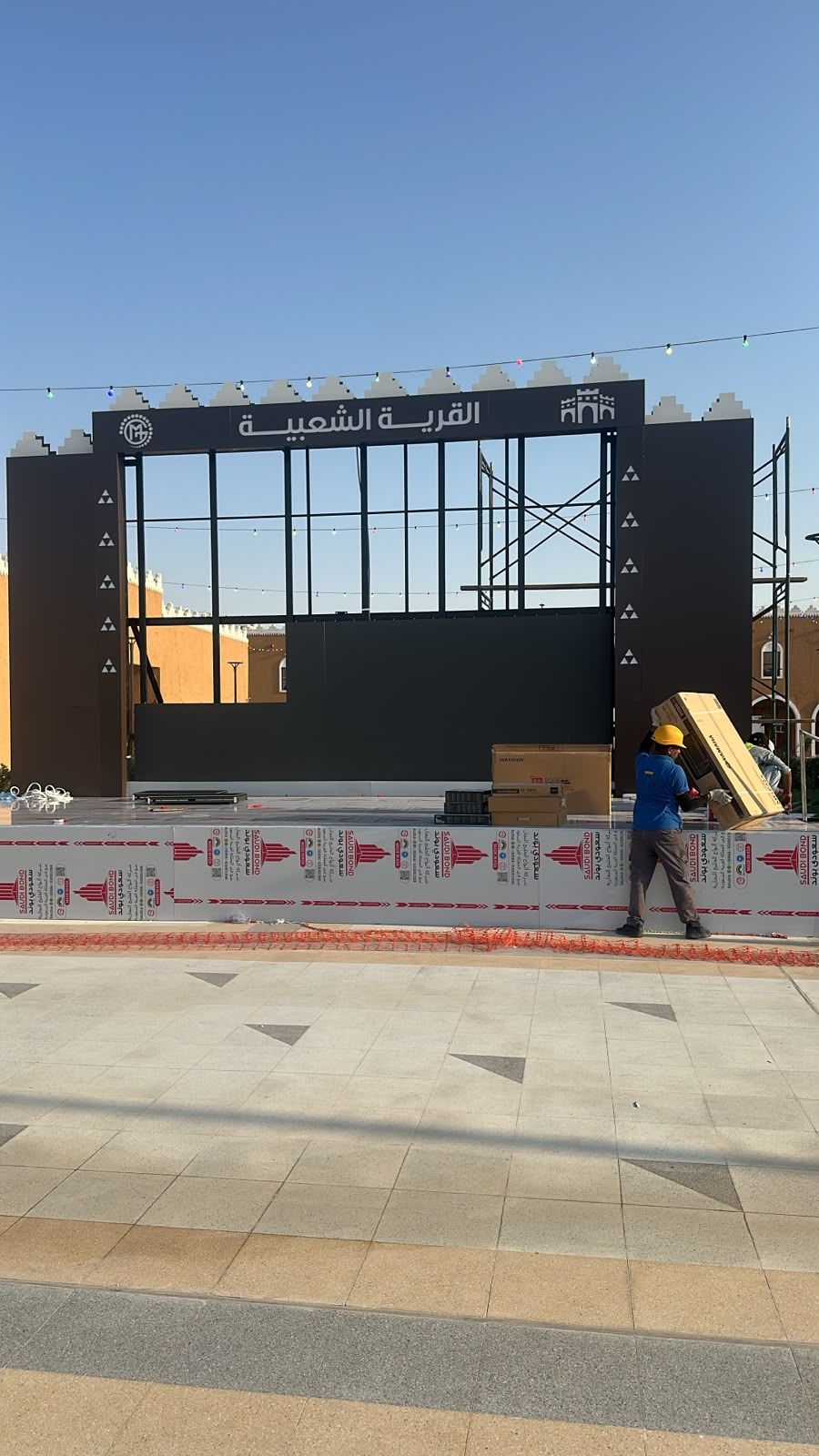

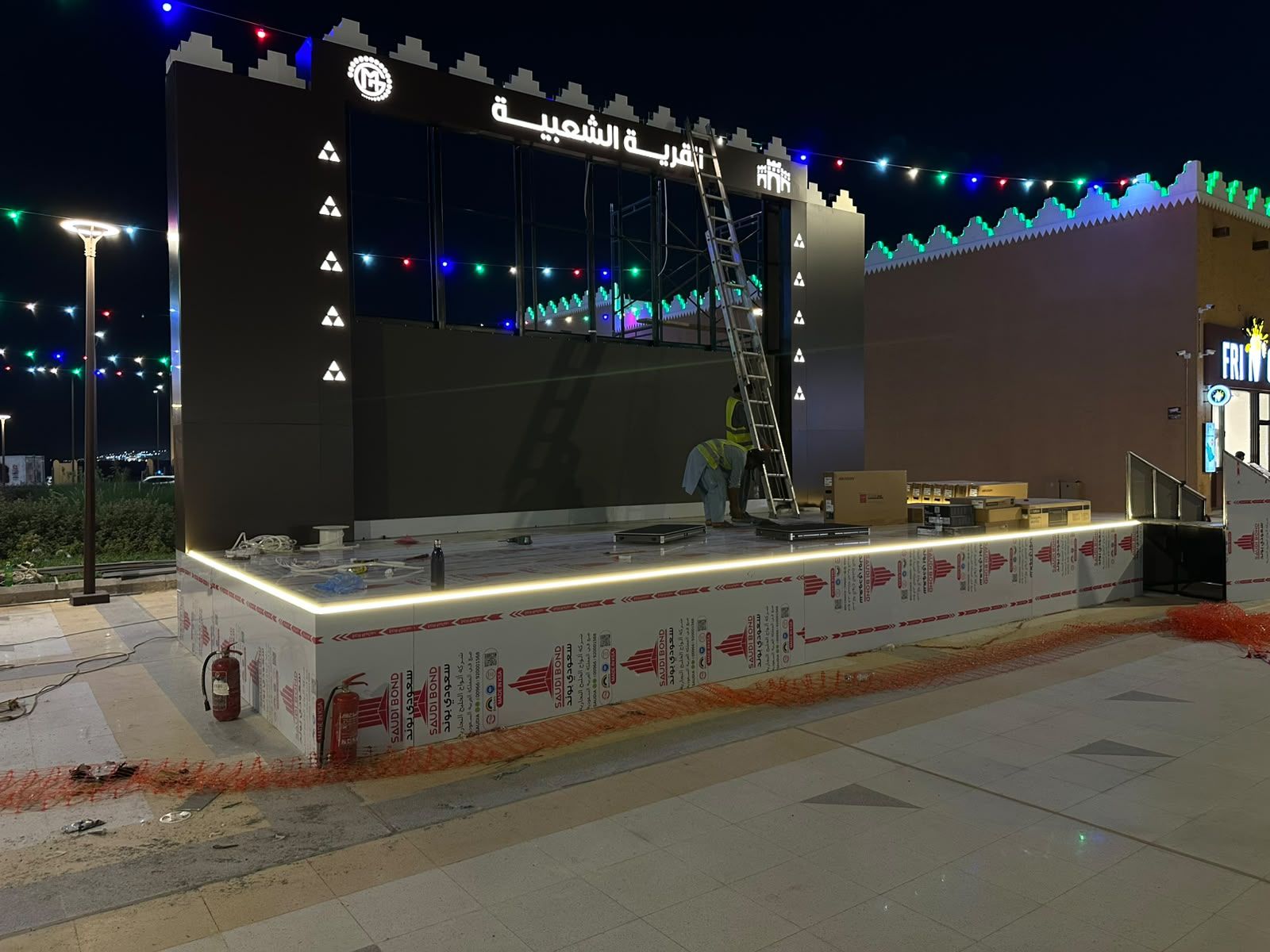

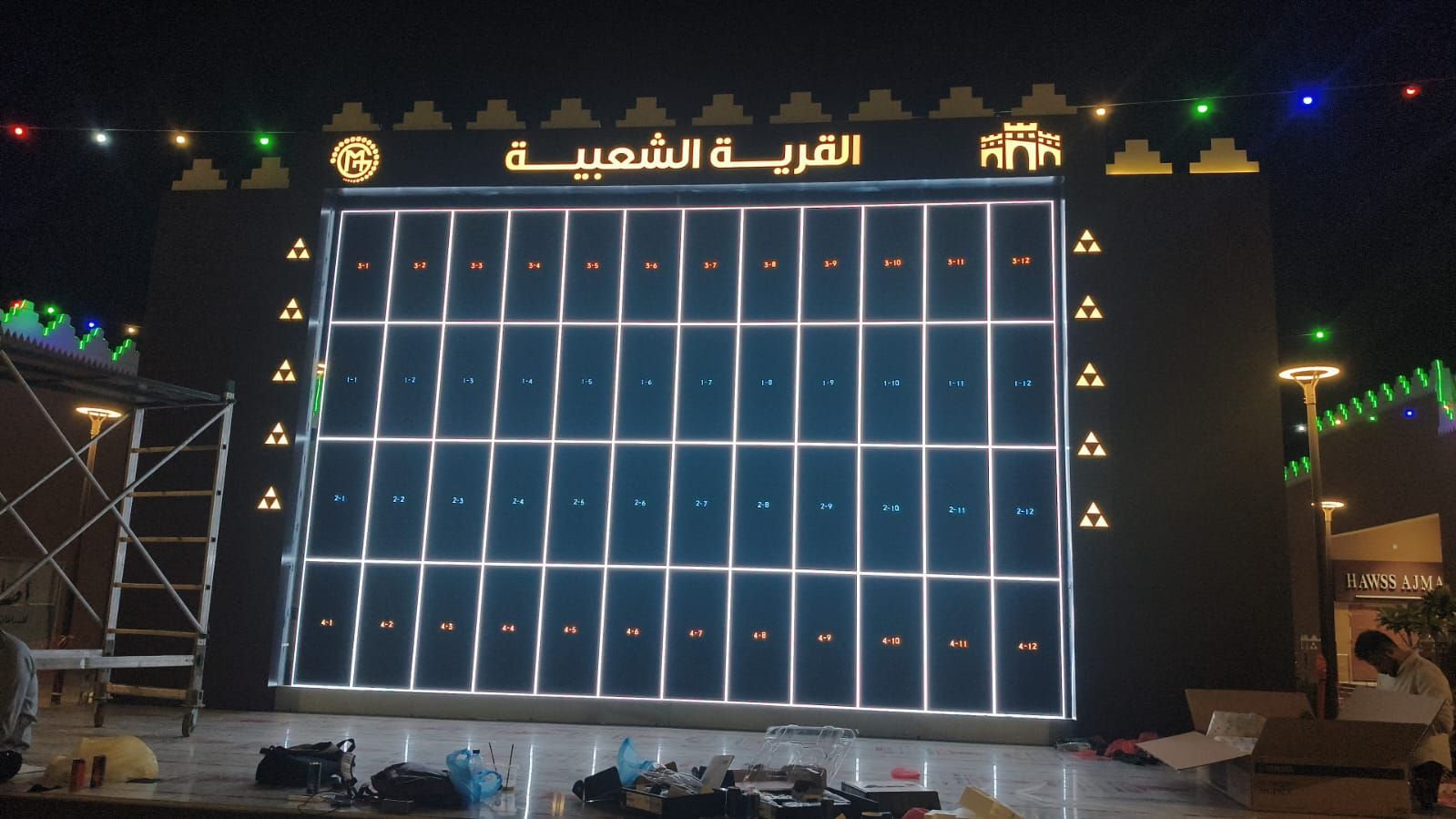

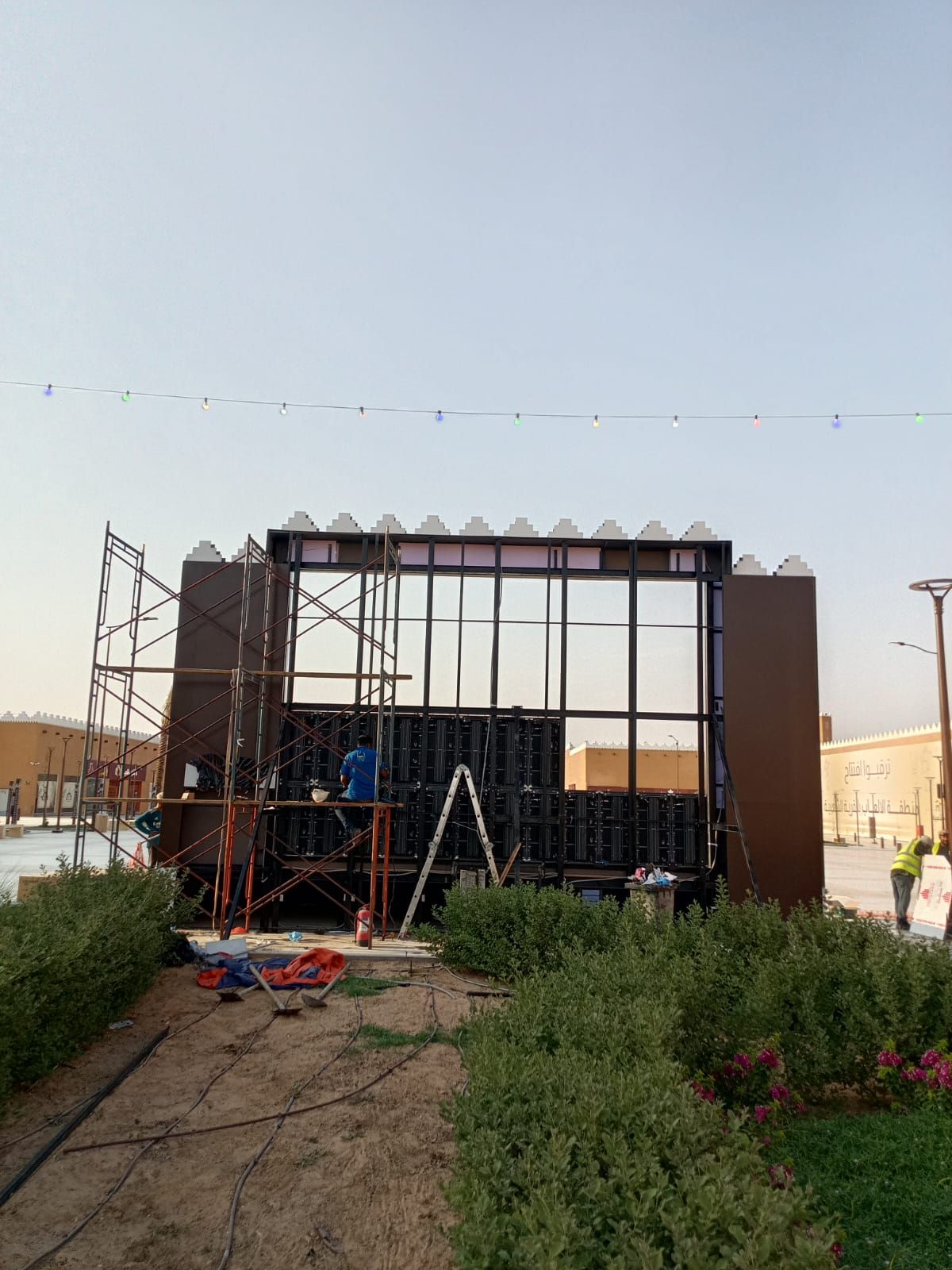

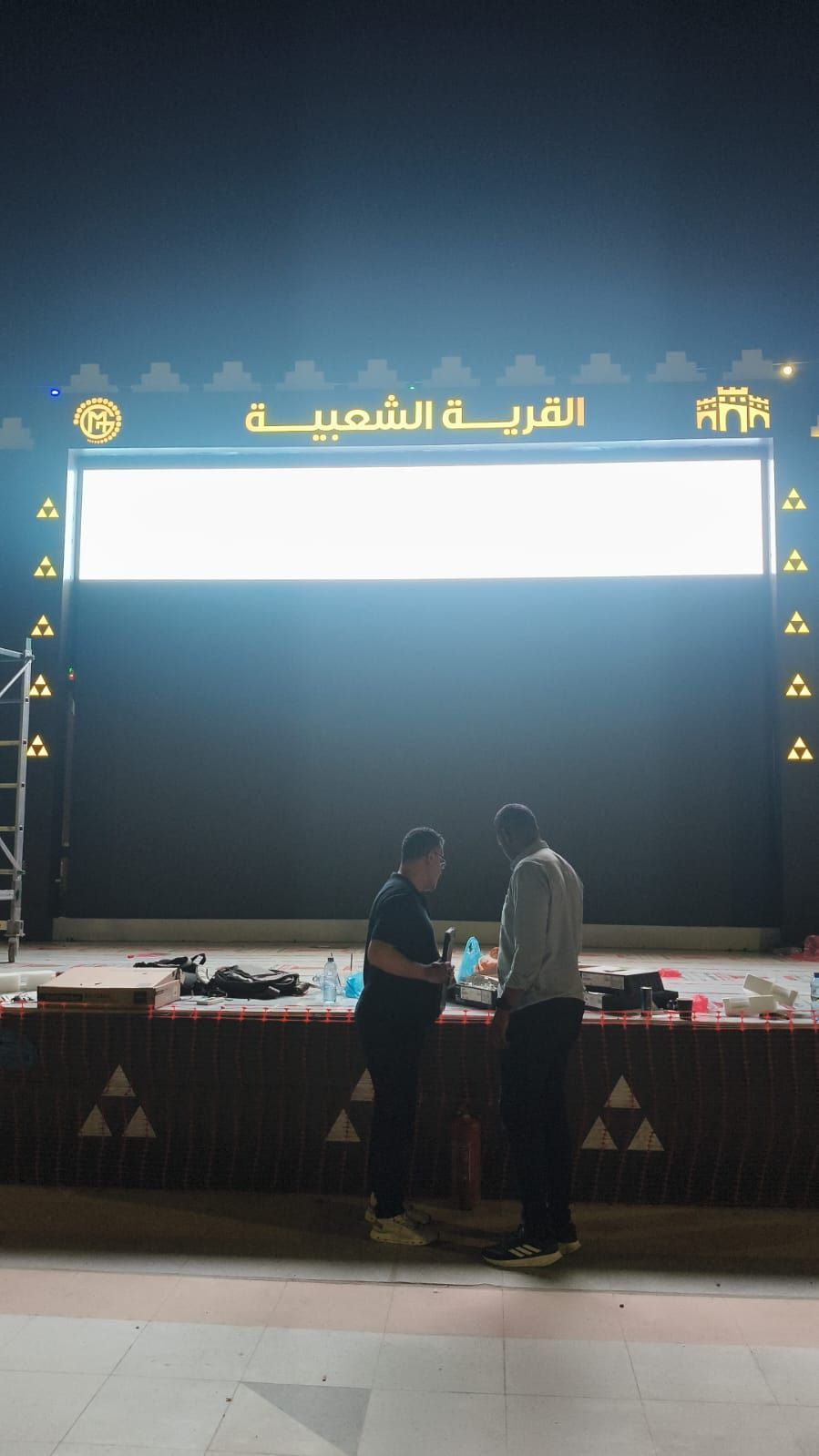

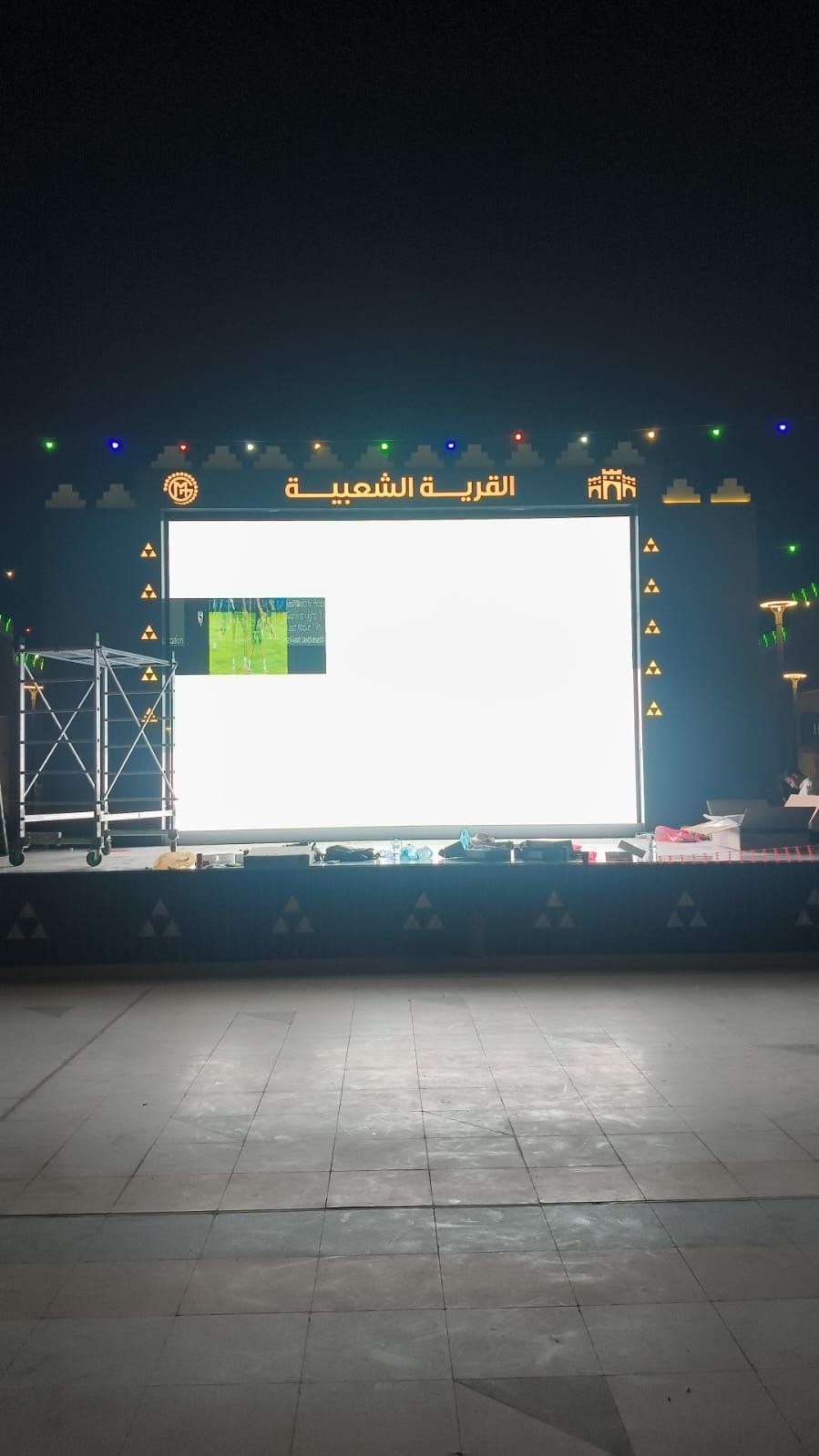

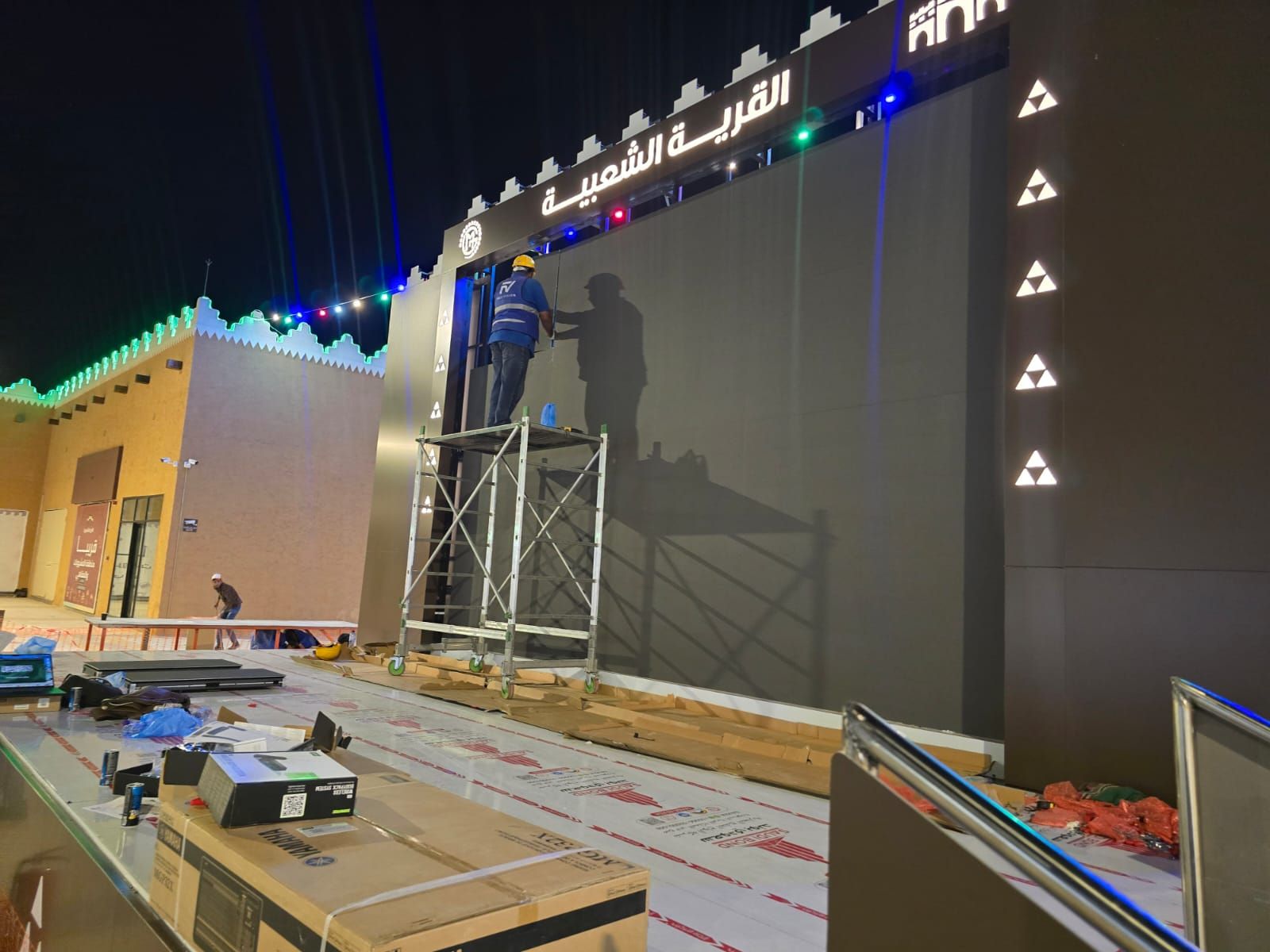

بدأ العمل بتجهيز فتحة الواجهة، وتركيب الهيكل الفولاذي وتحديد استقامته ومستوياته قبل تعليق خزانة واحدة، يليها تغذية الطاقة، ومسارات البيانات، ورف المعدات الخارجية. تم بعد ذلك تركيب الخزانات صفًا تلو الآخر مع فحص محاذاة الحواف عند كل مفصل، وتوصيل وحدة التحكم ومشغل الوسائط، وإدخال الشاشة عبر الإنترنت، واختبار كل وحدة على حدة من خلال شبكة اختبار مرقمة تغطي السطح بالكامل قبل الانتقال إلى المعايرة. تمت بعد ذلك معايرة اللون والسطوع عبر الواجهة بأكملها تحت الإضاءة الليلية الفعلية للساحة، وتم تحميل المحتوى، وتم تسليم الموقع جاهزًا للافتتاح. بدأ العمل بتجهيز الواجهة الأمامية وتركيب الهيكل الحديدي وضبطه وتم تجهيزه قبل تعليق أي كبينة، ثم مدّ التغذية الكهربائية ومسارات البيانات وتركيب أجهزة الخزانة الخارجية. تلا ذلك تركيب الكبائن صفاً صفاً مع ضبط تطابق عند كل تماس، ثم توصيل المتحكّم ومشغّل الوسائط وتشغيل الشاشة واختبار كل موديول على الجدد عبر شبكة اختبار مرقّمة تغطي السطح كاملاً قبل الانتقال إلى المطابقة. وأكمل العمل بتعديل اللون والسخان على الواجهة الكاملة في ظرف الإضاءة الحديثة للساحة، ثم تشغيل المحتوى وتسليم الموقع جاهزاً للافتتاح.
النتائج |

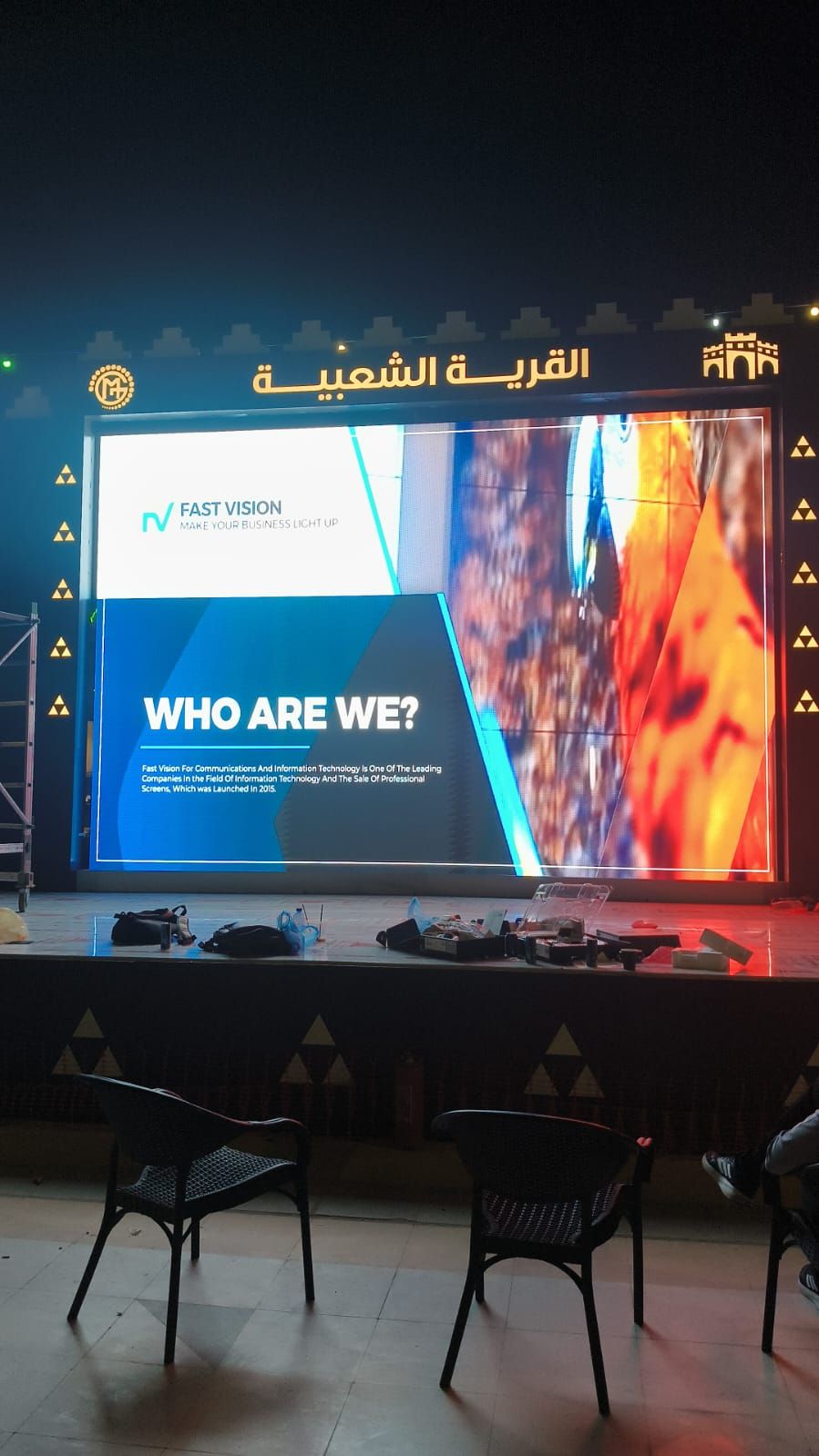

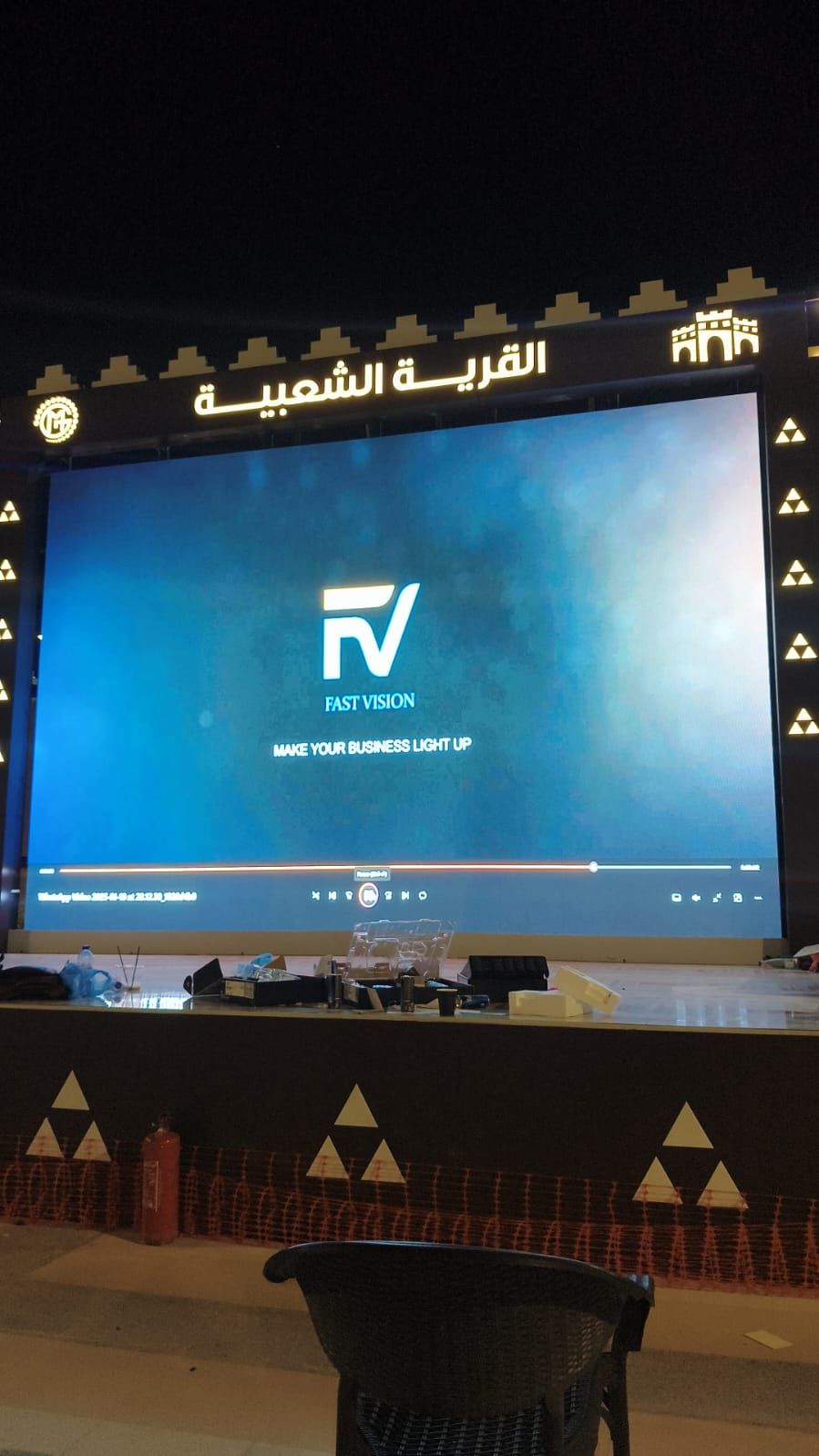

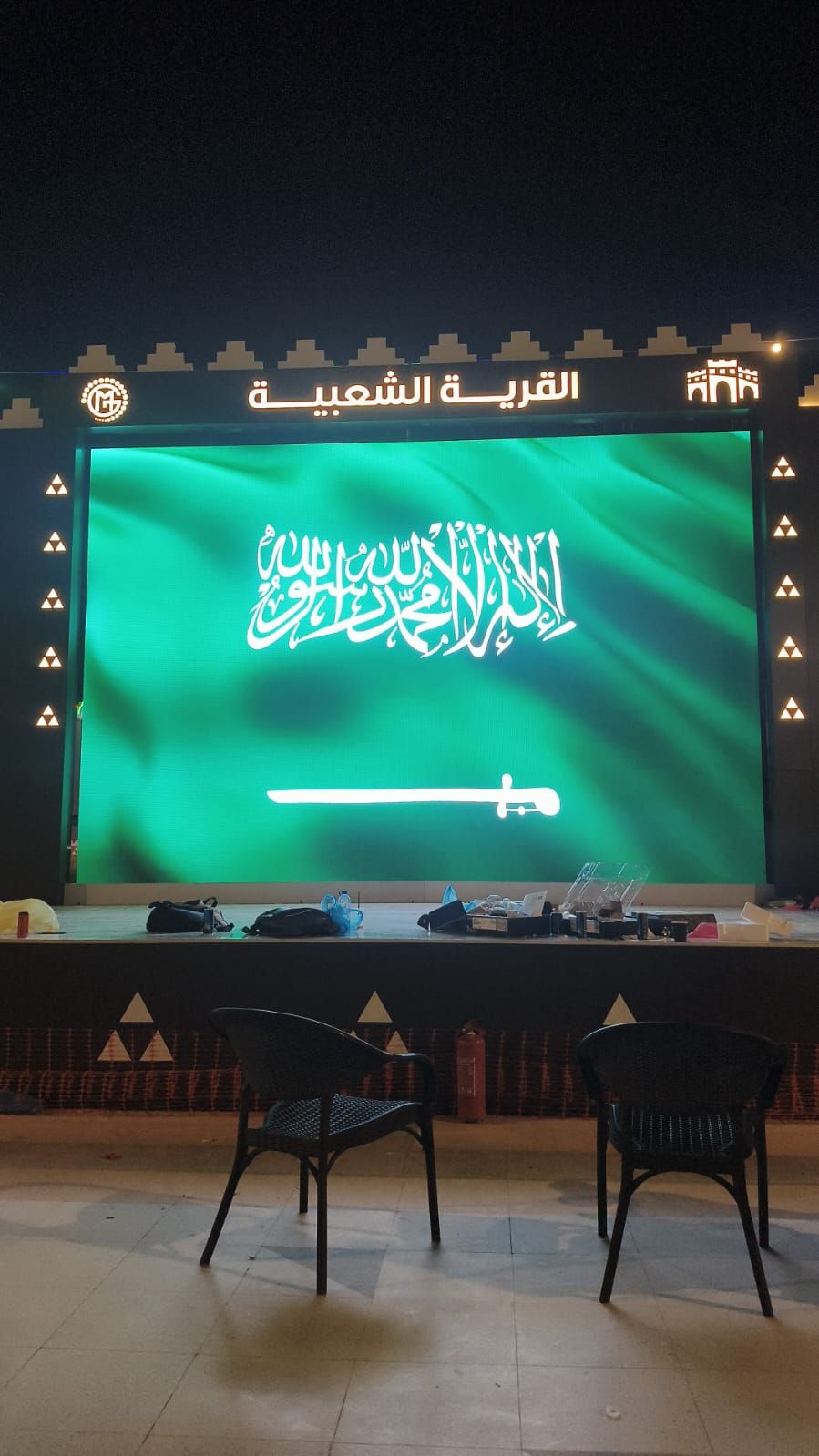

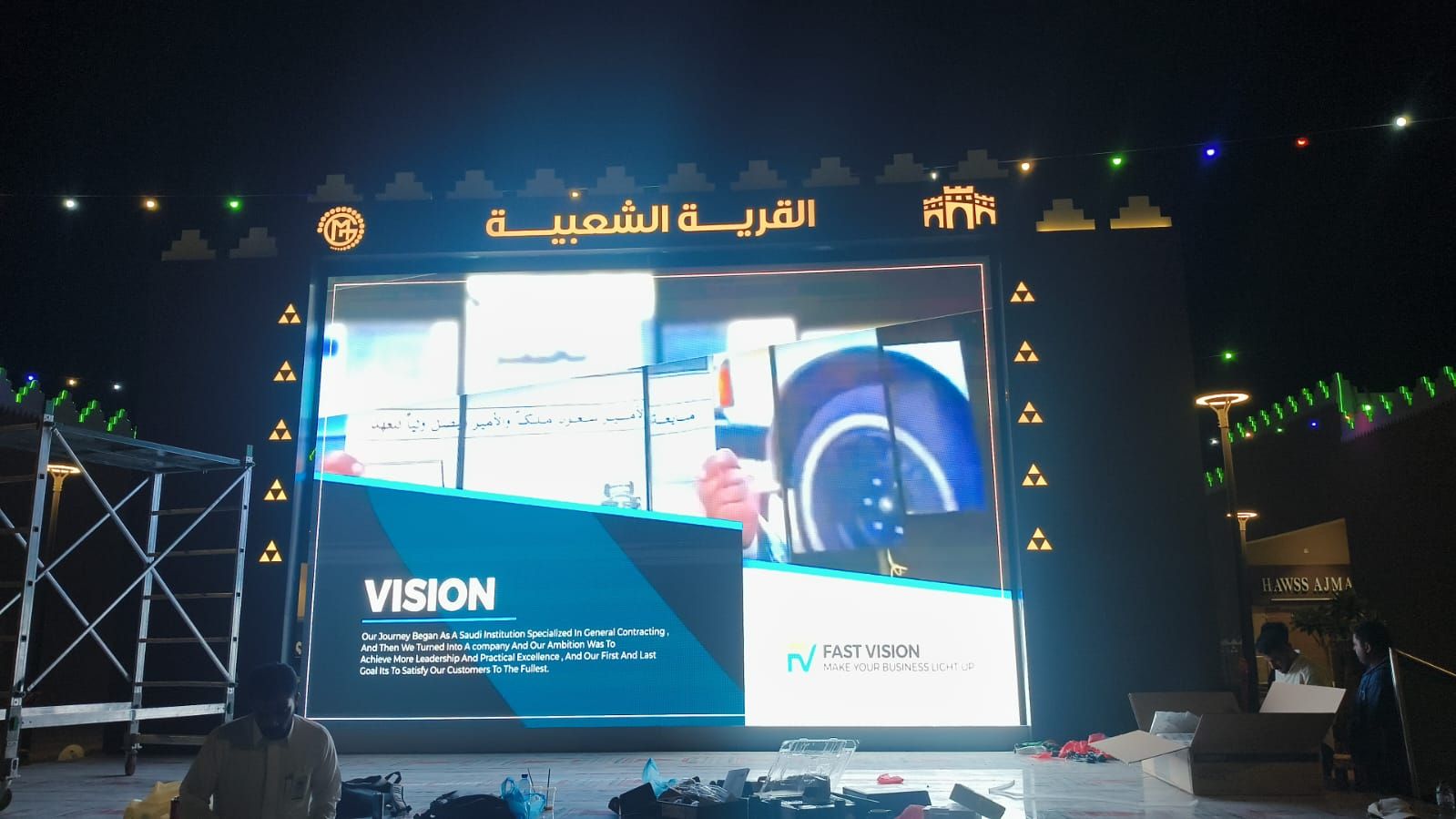

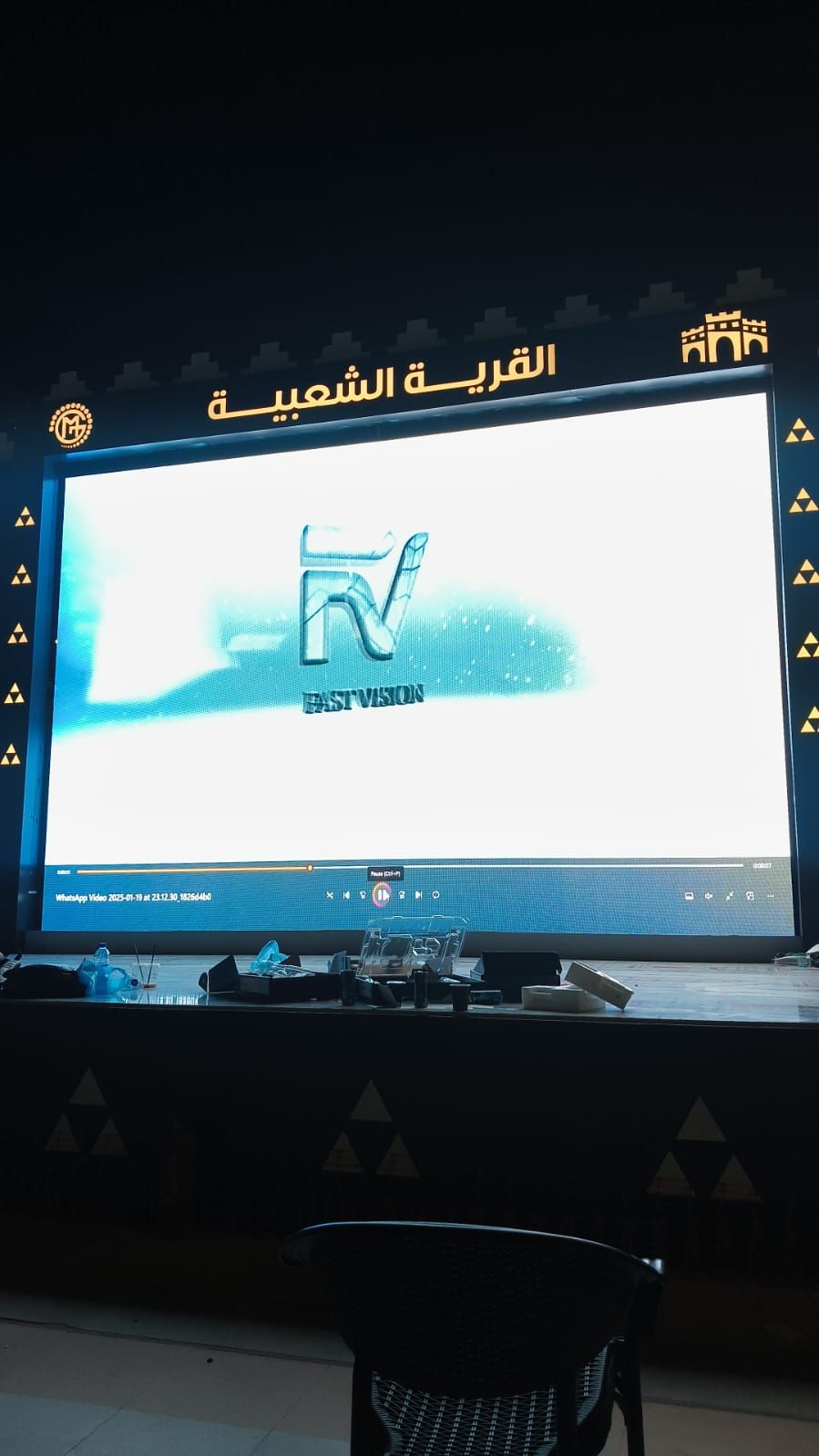

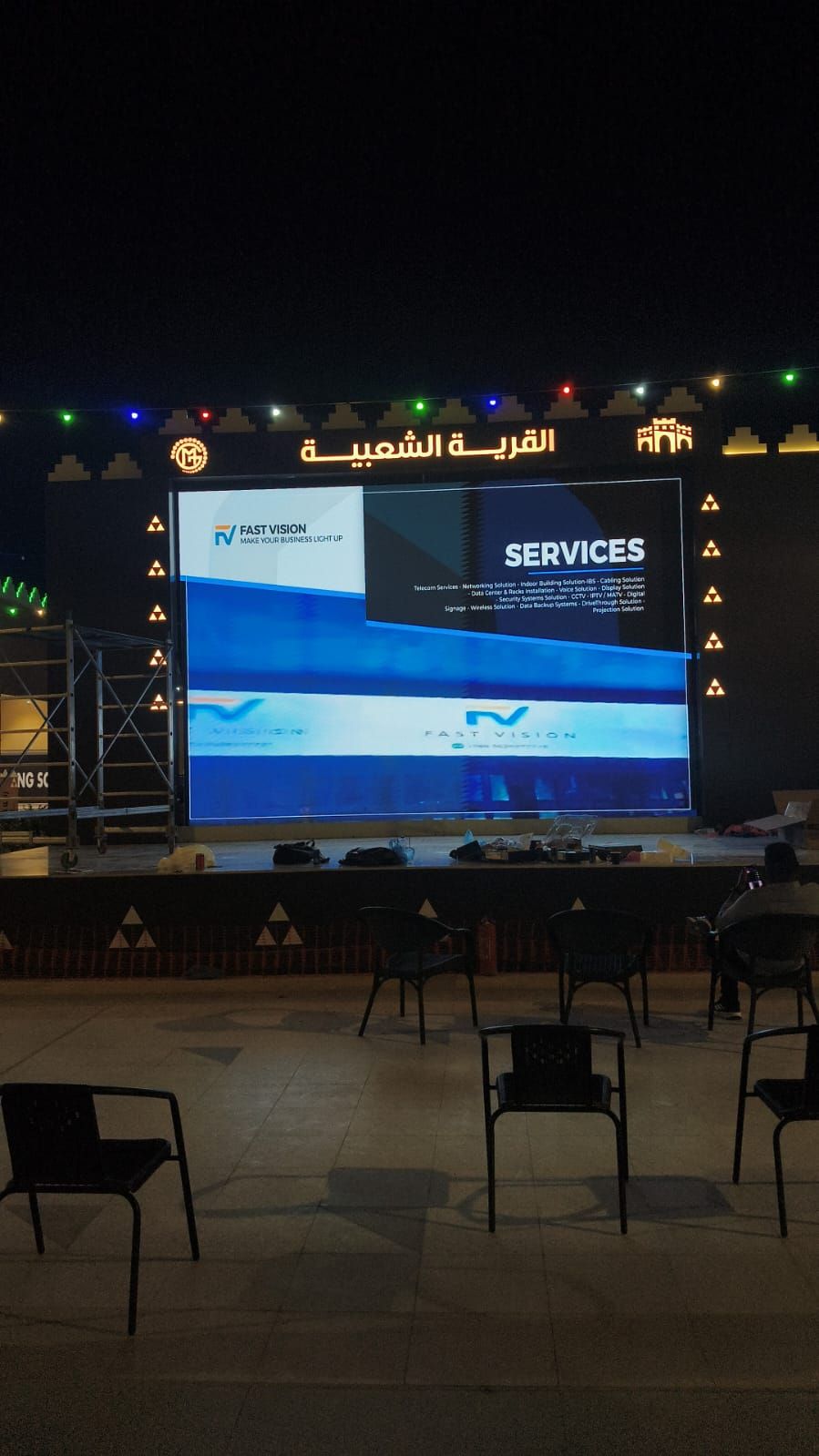

تحولت واجهة المسرح إلى سطح عرض رقمي بمساحة 24 مترًا مربعًا يمكن رؤيته من جميع أنحاء الساحة - يحمل محتوى الحدث والجهات الراعية والبث المباشر طوال الموسم، ويتم تحديثه رقميًا بدلاً من استبدال الخلفيات المطبوعة بين العروض. وتحمل الواجهة الشاشة على هيكل بني لها وحدها دون تغيير في الطابع المعماري للمكان. لوحة تحكم خلفية لسطح المكتب بمساحة 24 متر مربعاً يُشاهَد من الساحة كاملة — محتوى المحتوى المبدع والرعاة والبث المباشر للموسم، وحدَّث رقمياً بدلاً من المطبوعة التي تُستبدل بكل فقرة. وتحمل الواجهة الخارجية بهيكل مصنع لها وحدها، بلا أي تعديل على المهندس المعماري للموقع.
تواصل معنا | تواصل معنا
فاست فيجن هي الموزع المعتمد لشركة هيكفيجن في المملكة العربية السعودية. لتثبيت شاشة LED خارجية لمسرح أو ساحة فعاليات أو واجهة - بما في ذلك تصميم وتصنيع الهيكل الداعم - اتصل بنا لزيارة الموقع والتصميم الأولي. فاست فيجن — شركة الرؤية السريعة للاتصالات وتقنية المعلومات، موزّع معتمد لـ Hikvision في المملكة العربية السعودية. بما في ذلك شاشة LED خارجية لمسرح أو ساحة الفعاليات أو الواجهة، بما في ذلك تصميم وتصنيع الهيكل الرائد، تعاون معنا وموقعية وتصميم مبدئي.
